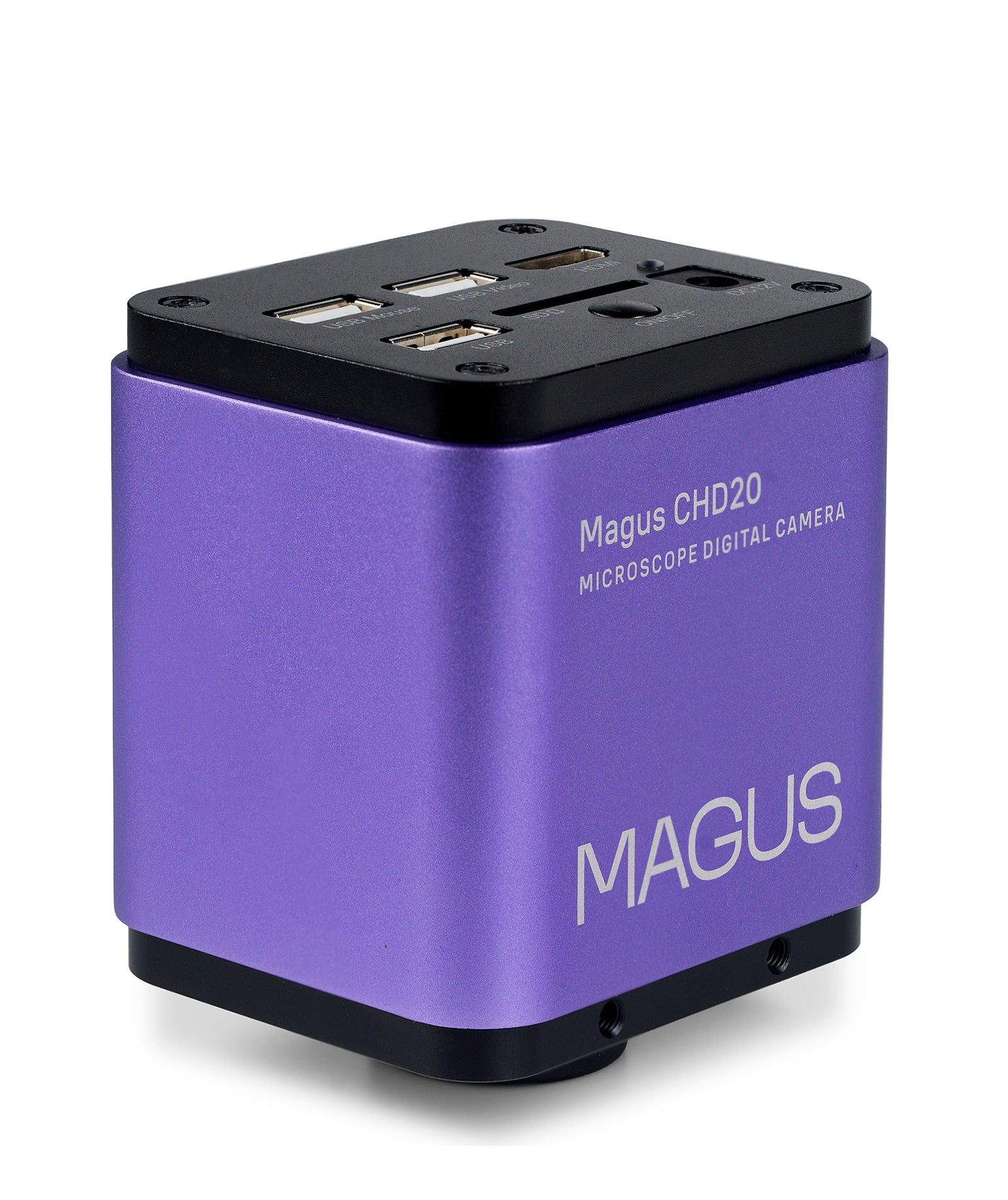

Magus CHD20 is een digitale camera voor het monteren op een microscoop. Het is ontworpen voor het maken van foto's en het opnemen van video's van onderzoek, het bewerken van ze, en het is ook in staat om de lineaire en hoekafmetingen van objecten en hun structuren te meten. Het apparaat draait op zijn eigen software, zodat het niet alleen kan worden aangesloten op een computer, maar ook rechtstreeks op een extern scherm. Voor dit doel is de camera uitgerust met twee soorten interfaces: HDMI en USB.
De camera produceert een hoogwaardige Full HD-afbeelding (1920x1080px), en biedt hoge framesnelheden en hoge gegevensoverdrachtssnelheden tussen apparaten. Het beschikt over een Sony -sensor met een hoog lichtgevoeligheid die zelfs in fluorescerend licht kan schieten. Een ander kenmerk van deze camera is het gebruik van RGB -mozaïekfilters. Dit vermindert de donkere stroom en biedt een duidelijk beeld. Het hele systeem van de camera is gericht op het creëren van een hoogwaardig beeld zonder te scheuren, bevriezen of vervorming, zelfs als het onderwerp van observatie beweegt.
sensor
< P> De Starvis -serie kleur CMOS -sensor van Sony, met zijn kleine formaat (1/2 '', 3,75x3.75 μm pixel), heeft een hoge lichtgevoeligheid (1175 mV bij een sluitertijd van 1/30s) en stelt je in staat om zelfs in te schieten Lage lichtomstandigheden. Dit is mogelijk dankzij het gebruik van achtergrondverlichtingstechnologie. Om het breedst mogelijke gezichtsveld zonder vervorming te creëren, wordt aanbevolen om een adapter te gebruiken met een vergroting van 0,5x tot 0,7x.
software
De camera wordt geleverd met een installatieschijf met software voor het bedienen van het apparaat. Met de ingebouwde software kan de Magus CHD20-camera autonoom werken om foto's te maken en video's op te nemen, de resultaten rechtstreeks op het apparaat te verwerken en zelfs metingen van het object te doen. Om metingen te doen, moet u eerst de software voor elke doelstelling kalibreren met behulp van een kalibratiedia. Scherm, computer en de integratie van extra apparaten. Verbinding met een monitor, tv of een projector is via de HDMI -interface, met 60 fps. U kunt de camera via een USB2.0 -interface op een USB2.0 -interface aansluiten.
De camera wordt geleverd met een 32 GB SD -kaart. U kunt foto's en video's opslaan en deze verwerken met behulp van de ingebouwde software. Met de USB -interface kunt u een flashstation aansluiten.
Het wordt aanbevolen om een muis te gebruiken om cameratoepassingen te bedienen. Het is ook opgenomen in de kit en is ontworpen om trillingen te nivelleren die voortkomen uit directe interactie met de camera.
Het apparaat kan worden gecombineerd met speciale magusmonitors, die direct op de camera worden geïnstalleerd en een Microscope Imaging System.
montage op een microscoop
De camera kan worden ingebracht in de buis van de microscoop met het oculair van de microscoop, verbinden via een C-Mount-adapter en Een adapterring voor de diameter van de buis (afzonderlijk gekocht). Een C-mount-adapter wordt gebruikt om het apparaat in de trinoculaire buis te installeren.
sleutelkenmerken:
- Lichtgevoeligheid van 1175 mV bij 1/ Met 30S kunt u zelfs in weinig licht of fluorescent licht fotograferen
- De camera produceert hoogwaardige Full HD-afbeelding (1920x1080px)
- Ingebouwde software biedt de mogelijkheid om autonoom te maken en te verwerken foto en videomaterialen en het uitvoeren van objectmetingen
- HDMI- en USB -interfaces worden gebruikt om gegevens weer te geven aan een externe monitor of computer De framesnelheid is respectievelijk 60 en 50 fps, afhankelijk van de verbinding
De camera maakt gebruik van RGB -mozaïekfilters, die de donkere stroom vermindert en een duidelijk beeld produceert
De kit omvat:
- digitaal Camera
- HDMI -kabel (1,5 m)
- USB 2.0 -kabel (2m)
- USB -muis
- 32 GB SD Memory Card
- AC Power Adapter 12V/1A (Euro)
- Installatie -cd met stuurprogramma's en software
- Gebruikershandleiding en garantiekaart
< tBody> | Brand | magus |
| garantie, jaren | 5 |
| ean | 5905555019147 |
| pakketgrootte (lxwxh), cm | 25.5x17x9 | < /tr>
| Verzendgewicht, kg | 1.5 |
| sensor | sony exmor/starvis cmos |
| color/monochrome | kleur |
| megapixels | 2 |
| maximale resolutie, pix | 1920x1080 |
| sensorgrootte | 1/2 '( 7.2x4.05mm) |
| pixelgrootte, μm | 3.75x3.75 |
| lichtgevoeligheid | 1175MV met 1/30S |
| signaal/ruisverhouding | 0,15 mv bij 1/30s |
| belichtingstijd | 0.04ms–1000ms |
| video -opname | ja |
| afbeeldingsformaat | *. –650 (ingebouwd IR-filter) |
| sluitertype | ers (elektronische rollende sluiter) |
< TD> Systeemvereisten | Windows 8/10/11 (32bit en 64bit), Mac OS X, Linux, tot 2,8 GHz Intel Core 2 of hoger, minimaal 4 GB RAM, USB2.0 -poort, RJ45, CD-ROM, 19 'of groter display |
| Mount Type | c-mount |
| werken Temperatuurbereik, ° C | -10-50 |
| Bedrijfsvochtbereik, % | 30-80 | < /tr>
| interface -connectoren | USB 2.0, HDMI 1.4 |
| geheugenkaart | sd tot 32 GB tot 32 GB |
| Mogelijkheid om extra apparatuur aan te sluiten | USB -muis, flashstick (usb) |
| framesnelheid , FPS AT Resolution | 60@1920x1080 (HDMI), 50@1920x1080 (USB) |
| Plaats van installatie | TRINOCULAIL -buis , oculair tube in plaats van een oculair |
| videoformaat | *. H264/*. H265,*.mp4 |
< TR> body | cnc aluminium legering | | voeding | dc adapter 12v, 1A | / TR>
| Software | hdmi: ingebouwde USB: Magus View |
| Specificaties van de DC Power Adapter | < TD> Input: AC -spanning 100–240V, 50/60Hz, uitgang: DC -spanning 12v/1A
