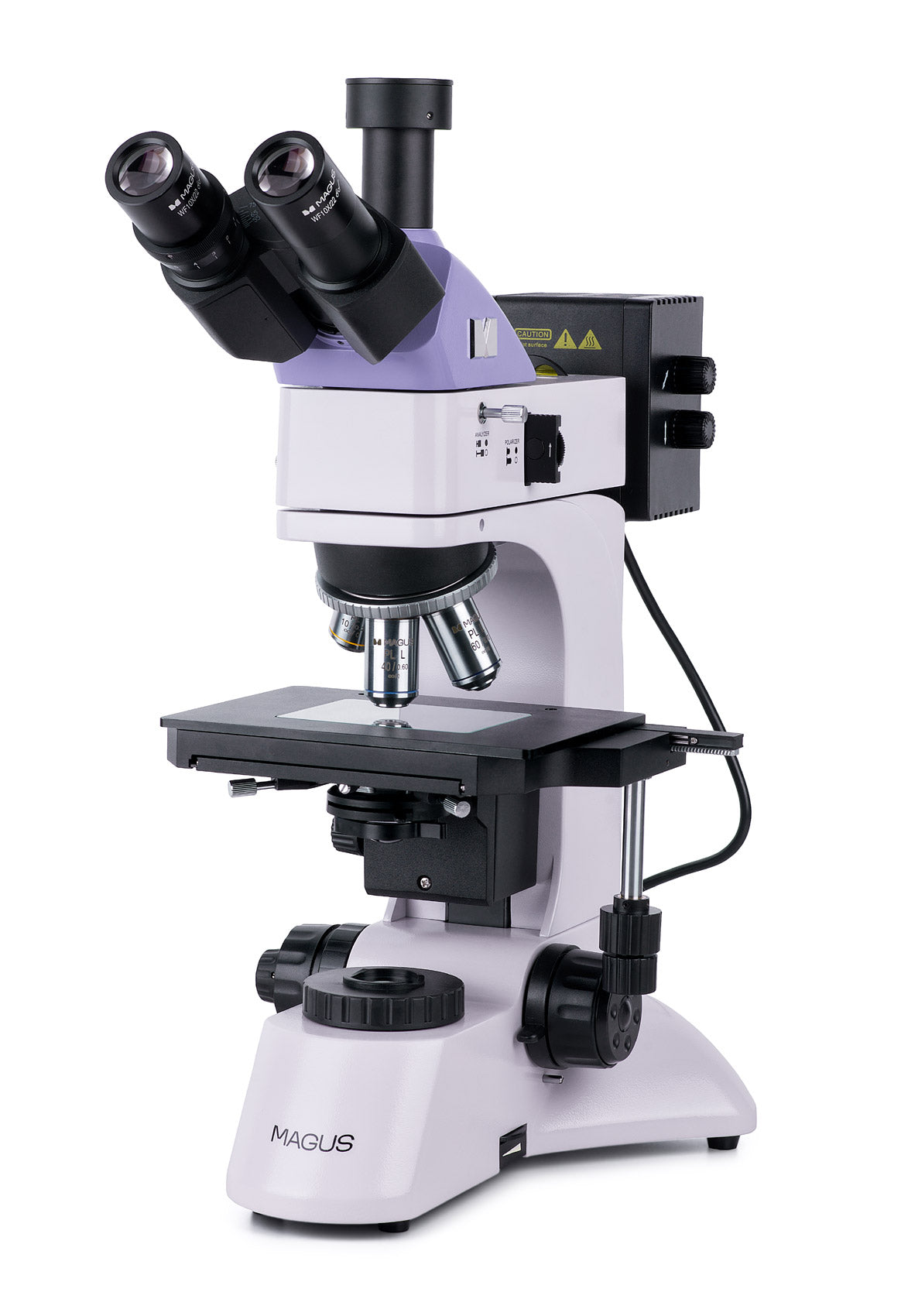

Metallurgische microscoop magus metaal 600 is ontworpen voor het bestuderen van opaque monsters (metalen, legeringen, verfcoatings, halfgeleider en andere materialen) in gereflecteerd licht met behulp van Brightfield en polarisatiemicroscopietechnieken. U kunt de microstructuren bestuderen op platte en gepolijste monsters. De overgedragen lichtverlichting maakt het ook mogelijk om de deeltjes op filters en doorschijnende materialen (zoals dunne films) onder de microscoop te onderzoeken. De microscoop is geschikt voor de onderzoek en analyse uitgevoerd door geologen, metallurgisten, ingenieurs, archeologen en specialisten op andere wetenschapsgebieden. Trinoculaire kop is uitgerust met een trinoculaire buis voor camera -montage (niet inbegrepen). De lichtstraal kan in twee posities worden gesplitst: 100: 0 of 0: 100, wat betekent dat u de lichtstraal naar de digitale camera of de buis van het oculair kunt richten. De trinoculaire kop is 30 ° hellend, wat handig is voor lange waarnemingen. Er is een diopter -aanpassingsring op de linkerbuis.
In de basisconfiguratie varieert de microscoop vergroting van 50x tot 600x. Om de bovenste vergrotingslimiet te verhogen, kunt u extra oculairs monteren. Het draaiende neusstuk met doelstellingen is gericht op het interieur. Vijf doelstellingen kunnen tegelijkertijd worden gemonteerd - vier daarvan zijn opgenomen in de kit en één slot is gratis voor het installeren van een extra. De microscoop maakt gebruik van plan achromatische doelstellingen met een lange werkafstand die geschikt is voor Brightfield -microscopie.
verlichting
De microscoop is uitgerust met verzonden en gereflecteerde licht verlichtingssystemen. Beide gebruiken 30 W helderheid-verstelbare halogeenbollen aangedreven door een AC-voeding. Halogeenbollen stoten licht uit met een kleurtemperatuur die comfortabel werk mogelijk maakt.
De microscoop is uitgerust met polarisatie-apparaten voor gereflecteerde lichtobservaties: ingebouwde analysator en verwijderbare polarisator. De diafragma en het veld diafragma's maken het mogelijk om de Köhler -verlichting op te zetten, en er zijn ook kleurfilters opgenomen in de kit. De openingen en de gereflecteerde lichtbron kunnen worden gecentreerd.
Het uitgezonden lichtverlichtingsysteem gebruikt een traditionele ABBE -condensor, waarvan de positie op twee manieren kan worden aangepast: gecentreerd en in hoogte ingesteld. Het wordt aangevuld met een flip-up lens voor gebruik met lage vergrotingsdoelstellingen. Er zijn diafragma- en veldmembraan, d.w.z. u kunt de Köhler -verlichtingsmethode gebruiken.
Stage en focusmechanisme
De maximale hoogte van het specimen dat kan op het podium worden gezet, is 20 mm. Het monster wordt verplaatst door het podium langs de twee assen te verplaatsen. Het wordt aangevuld met een glazen plaat die wordt gebruikt voor het werken met ondoorzichtige monsters.
Graat en fijne focusmechanismen worden gebruikt voor de aanpassing van de focus. Focus is soepel en nauwkeurig. De grove focus heeft een slotknop en spanningsaanpassing. De focusknoppen zijn coaxiaal geplaatst aan beide zijden, zodat u uw handen niet in de lucht hoeft te houden terwijl u in plaats daarvan werkt, u kunt ze op de tafel plaatsen.
accessoires < < /p>
De magus metaal 600 microscoop kan verder worden uitgerust met extra oculairs, lange werkafstandsdoelstellingen, digitale camera's en kalibratiedia's.
sleutelkenmerken: / P>
- Microscoop voor het bestuderen van ondoorzichtige vlakke en gepolijste monsters in gereflecteerde licht- en doorschijnende monsters in overgedragen licht
- Trinoculaire kop met een trinoculaire buis en een bundelsplitser
- Verzending en gereflecteerde lichtbron: 30W halogeenlamp
- Köhler verlichtingsmethode in overgedragen en gereflecteerde lichte, polarisatiemicroscopietechniek in gereflecteerd licht
- Elementen (diafragma's en lichtbronnen) van het gereflecteerde lichtverlichtingsysteem Dat kan worden gecentreerd, set filters
- Abbe-condensor met flip-up lens die wordt gebruikt met lage vergrotingsdoelstellingen
- breed scala aan extra doelstellingen en oculairs
De kit omvat:
- Basis met een vermogensinvoer, overgedragen lichtbron en condensor, focusmechanisme, podium en draaiend noSepiece
- Reflecteerde lichtverlichting met een lamphouse
- Trinoculaire kop
- Infinity Plan Achromatic Doelstelling: PL L5X/0.12 WD 26.1mm
- Infinity Plan Achromatic Doel: PL L10х/ 0,25 WD 20,2 mm
- Infinity Plan Achromatic Doelstelling: PL L40х/0.60 WD: 3,98 mm
- Infinity Plan Achromatic Doel: PL L60X/0.70 WD: 2,08 mm
- Oculair 10x/22 mm met lang oogverlichting (2 pc's.)
- Glazen podiumplaat
- C-mount Adapter 1x
- Hex Key Sleutel
- Ac -netsnoer
- Reflecteerde licht verlichtingsstroomkoord
- Dustige hoes
- Gebruikershandleiding en garantiekaart
Beschikbaar op aanvraag:
- 10x/22mm oculair met een schaal
- 12,5x/14 mm oculair (2 pc's.)
< li> 15x/15 mm oculair (2 pc's.) - 20x/12mm oculair (2 pc's.)
- 25x/9mm oculair (2 pc's.)
- Infinity Plan Achromatic Doelstelling: PL L20х/0.40 WD 8,80 mm
- Infinity Plan Achromatische doelstelling: PL L50х/0.70 WD 3,68 mm
- Infinity Plan Achromatic Doelstelling: PL L80X/0,80 WD: 1,25 MM
- Infinity Plan Achromatic Doelstelling: PL L100X/0.85 (droog) WD 0,40 mm
- Digitale camera
- Kalibratiedia
< Tabel> | Brand | magus |
| garantie, jaren | 5 | < /tr>
| ean | 5905555018263 |
| pakketgrootte (lxwxh), cm | 35.2x30.5x75 |
| Verzendgewicht, kg | 14.5 |
| kop | trinocular < /td> |
| Revolving nosepiece | voor 5 doelstellingen |
| interpupillaire afstand, mm | 48 - 75 |
| Stage, mm | 210x140 |
| Stage Moving Range, MM | 75/50 |
| helderheidsaanpassing | ja |
| bedrijfstemperatuurbereik, °, ° C | 5 - 35 |
| verlichtingslocatie | dual |
| kop hellingshaak | 30 ° |
| vergrotingsbereik | van 200x tot 800x |
< TD> Montage- en installatie Moeilijkheidsniveau | gecompliceerd |
| oculair buisdiameter, mm | 30 |
| Doelstellingen | Infinity Plan Achromatic: PL L5X/0.12, PL L10X/0.25, PL L40X/0.60, PL L60X/0.70 PARFOCAL DANGEN 45MM (*OPTICAAL: PL L20X/0.40, PL L50X/0.70, PL L80X/0.80, PL L100X/0.85 (droog)) |
| Werkafstand, mm | 26.1 (5x) 20.2 (10x) 3.98 (40x) 2.08 (60x) 8,80 (20x) 3.68 (50x) 1,25 (80x) 0,40 (100x) |
| oculair diopteraanpassing, diopters | ± 5 (op de linkerbuis) |
| condensor | verzonden licht: in het midden aangepaste en in hoogte verstelbare Abbe-condensor, NA 1,25, verstelbaar openbaar diafragma en Flip-down-lens, met vergrendelingsschroeven |
| focus | coaxiaal, grof focus (25 mm, met een slotknop en spanning-aanpassingsknop) en fijne focus ( 0.002mm) |
| Gewicht, kg | 11 |
| Lichtbrontype | < TD> gereflecteerd en verzonden licht: 12v/30W
| type | licht/optisch, metallurgisch |
| Nozzle | siedentopf |
| vergroting, x | 50–600 basic (*Optioneel: 50-1000/1250/1500/ 2000/2500) |
| oculairs | 10х/22mm, oogverlichting: 10 mm (*Optioneel: 10x/22 mm met schaal, 12,5x/14 15x/ 15 20x/12 25x/9) |
| Stage Features | Twee-as mechanisch stadium, met een glazen plaat |
< TR> verlichting | halogeen | | voeding | 220 ± 22V, 50Hz, AC Network | < /tr>
| lichtfilters | groen, blauw, geel, mat |
| Gebruikersniveau | ervaren gebruikers , Professionals |
| Toepassing | Metallurgical |
| onderzoeksmethode | Bright Field , polarisatie |
| pouch/case/tas in set | stofomslag |
| extra | Ingebouwde analysator en verwijderbare polarisator |
