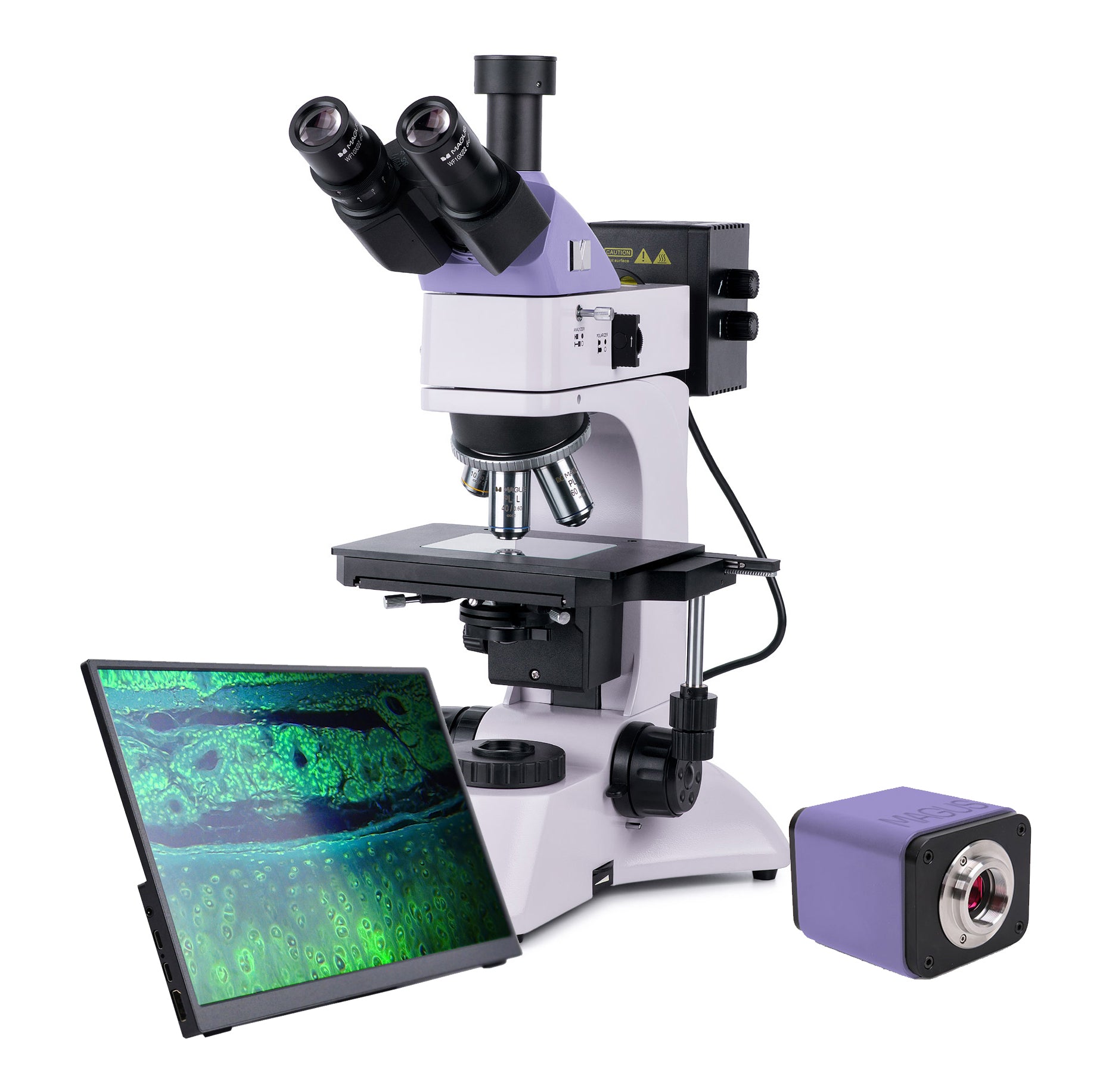

Metallurgische microscoop magus metaal D600 LCD is ontworpen voor het bestuderen van opaque monsters (metalen, legeringen, verfcoatings, halfgeleider en andere materialen) in gereflecteerd licht met behulp van heldere en polarisatiemicroscopietechnieken. U kunt de microstructuren bestuderen op platte en gepolijste monsters. De overgedragen lichtverlichting maakt het ook mogelijk om de deeltjes op filters en doorschijnende materialen (zoals dunne films) onder de microscoop te onderzoeken. De microscoop is geschikt voor de onderzoek en analyse uitgevoerd door geologen, metallurgisten, ingenieurs, archeologen en specialisten in andere wetenschapsgebieden.
digitale camera
De Magus CHD20 digitale camera is uitgerust met een 2MP -sensor en produceert realistische Full HD -afbeeldingen met een resolutie van 1920x1080px. De camera heeft een hoge lichtgevoeligheid die geschikt is om in fluorescerend licht te werken. Door het gebruik van R, G, B Primaire kleurmozaïekfilters, worden lage donkere stroom en duidelijk beeld bereikt. De camera gebruikt een HDMI -interface om rechtstreeks verbinding te maken met een tv, monitor of projector. In deze modus werkt de camera autonoom zonder pc. De HDMI -interface biedt een hoge en stabiele overdrachtssnelheid van de camera naar het externe scherm. Een extra USB2.0 -interface is voorzien voor het aansluiten van de camera op een pc. Video wordt opgenomen op 60 fps of 50 fps, afhankelijk van de video -uitvoerinterface. De camera combineert hoge FPS en HDMI met hoge bandbreedte en daarom zijn video's levendig zonder bevriezen of hiaten tussen frames. Bij maximale resolutie is de afbeelding goed gedetailleerd, bewegende objecten zijn zichtbaar zonder bugs en objectbeweging wordt zonder vertragingen weergegeven.
monitor
magus mcd Monitors werken in combinatie met magus CHD -camera's om een compleet beeldvormingssysteem te vormen voor Magus -microscopen.
De verbinding met de camera vindt plaats via de HDMI -interface. De monitor geeft realtime afbeeldingen weer. Het IPS LCD -display heeft een brede kijkhoek, hoge helderheid en goed contrast. Wanneer u zelfs vanuit een grote hoek naar het scherm kijkt, is de afbeelding niet vervormd. De schermgrootte is 13.3 ''.
De monitor kan op een horizontaal oppervlak worden geïnstalleerd met behulp van een vouwstandaard of direct op een camera of statief gemonteerd.
Optics < /p>
De trinoculaire kop is uitgerust met een trinoculaire buis voor camera -montage (niet inbegrepen). De lichtstraal kan in twee posities worden gesplitst: 100: 0 of 0: 100, wat betekent dat u de lichtstraal naar de digitale camera of de buis van het oculair kunt richten. De trinoculaire kop is 30 ° hellend, wat handig is voor lange waarnemingen. Er is een diopter -aanpassingsring op de linkerbuis.
In de basisconfiguratie varieert de microscoop vergroting van 50x tot 600x. Om de bovenste vergrotingslimiet te verhogen, kunt u extra oculairs monteren. Het draaiende neusstuk met doelstellingen is gericht op het interieur. Vijf doelstellingen kunnen tegelijkertijd worden gemonteerd - vier daarvan zijn opgenomen in de kit en één slot is gratis voor het installeren van een extra. De microscoop maakt gebruik van plan achromatische doelstellingen met een lange werkafstand die geschikt is voor Brightfield -microscopie.
verlichting
De microscoop is uitgerust met verzonden en gereflecteerde licht verlichtingssystemen. Beide gebruiken 30 W helderheid-verstelbare halogeenbollen aangedreven door een AC-voeding. Halogeenbollen stoten licht uit met een kleurtemperatuur die comfortabel werk mogelijk maakt.
De microscoop is uitgerust met polarisatie-apparaten voor gereflecteerde lichtobservaties: ingebouwde analysator en verwijderbare polarisator. De diafragma en het veld diafragma's maken het mogelijk om de Köhler -verlichting op te zetten, en er zijn ook kleurfilters opgenomen in de kit. De openingen en de gereflecteerde lichtbron kunnen worden gecentreerd.
Het uitgezonden lichtverlichtingsysteem gebruikt een traditionele ABBE -condensor, waarvan de positie op twee manieren kan worden aangepast: gecentreerd en in hoogte ingesteld. Het wordt aangevuld met een flip-up lens voor gebruik met lage vergrotingsdoelstellingen. Er zijn diafragma- en veldmembraan, d.w.z. u kunt de Köhler -verlichtingsmethode gebruiken.
Stage en focusmechanisme
De maximale hoogte van het specimen dat kan op het podium worden gezet, is 20 mm. Het monster wordt verplaatst door het podium langs de twee assen te verplaatsen. Het wordt aangevuld met een glazen plaat die wordt gebruikt voor het werken met ondoorzichtige monsters.
Graat en fijne focusmechanismen worden gebruikt voor de aanpassing van de focus. Focus is soepel en nauwkeurig. De grove focus heeft een slotknop en spanningsaanpassing. De focusknoppen zijn coaxiaal geplaatst aan beide zijden, zodat u uw handen niet in de lucht hoeft te houden terwijl u in plaats daarvan werkt, u kunt ze op de tafel plaatsen.
accessoires < < /p>
De Magus Metal D600 LCD -microscoop kan verder worden uitgerust met extra oculairs, lang werkende afstandsdoelstellingen, digitale camera's en kalibratiedia's.
sleutelkenmerken van de microscoop: / Strong >
- Microscoop voor het bestuderen van opaque platte en gepolijste monsters in gereflecteerde licht- en doorschijnende monsters in overgedragen licht
- Trinoculaire kop met een trinoculaire buis en een bundelsplitser
- Overgedragen en gereflecteerde lichtbron: 30W halogeenlamp
- Köhler verlichtingsmethode in overgedragen en gereflecteerde lichte, polarisatiemicroscopietechniek in gereflecteerd licht
- elementen (diafragmen en lichtbronnen) van de gereflecteerd licht verlichtingssysteem dat kan worden gecentreerd, set filters
- Abbe-condensor met flip-up lens die wordt gebruikt met lage vergrotingsdoelstellingen
- breed scala aan extra doelen en oogkleppen
Sleutelfuncties van de camera:
- De camera werkt autonoom zonder een verbinding met een pc via HDMI -interface. Kan worden aangesloten op een pc via USB2.0 -interface
- De cameraresolutie is 1920x1080px - een ideale keuze voor het weergeven van afbeeldingen op een Full HD -monitor
- 60fps of 50fps, afhankelijk van de video -uitvoer Interface voor het observeren van bewegende objecten, het opnemen van video en het verplaatsen van de voorbereiding zonder schokkering of vertragingen
- Sony Starve Color CMOS Back-verlichtingsensor biedt een laag geluidsniveau en een hoog lichtgevoeligheid, zelfs in omstandigheden met weinig licht. U krijgt duidelijkere, helderdere en meer kleurverzadigde afbeeldingen.
- Software met foto, video-opname, bewerking, externe weergavefuncties, lineaire en hoekmetingen
< Strong> De kit omvat:
- Magus CHD20 digitale camera (digitale camera, HDMI -kabel (1,5 m), USB 2.0 -kabel (2m), USB -muis, 32 GB SD -geheugenkaart, AC Power Adapter 12V/1A (Euro), installatie -CD met stuurprogramma's en software, gebruikershandleiding en garantiekaart)
- Magus MCD20 LCD Monitor
- Base met een stroominvoer, verzonden lichtbron en condensor, focusmechanisme, stadium en draaiende neusstuk
- Reflecteerde licht verlichtingsrede met een lamphouse
- Trinoculaire kop
- Infinity Plan Achromatic Doelstelling: PL L5X/0.12 WD 26.1 MM
- Infinity Plan Achromatic Doelstelling: PL L10х/0.25 WD 20.2mm
- Infinity Plan Achromatic Doel: PL L40х/0.60 WD: 3,98 mm
- Infinity Plan Achromatic Doel: PL L60X/0.70 WD: 2,08 mm
- Eyeacie 10x/22 mm met lang oogverlichting (2 pc's.)
- Glazen podiumplaat
- C-montage Adapter 1x
- Hex Key sleutel
- Ac netsnoer
- Reflecteerde licht verlichtingskoord
- Dust dekking
- Gebruikershandleiding en garantiekaart
Beschikbaar op aanvraag:
- 10x/22mm oculair met een schaal
- 12,5x/14 mm oculair (2 pc's.)
- 15x/15 mm oculair (2 pc's.)
- 20x/12 mm oculair (2 pc's.)
- 25x/9mm oculair (2 pc's.)
- Infinity Plan Achromatic Doelstelling: PL L20х/0.40 WD 8,80 mm
- Infinity Plan Achromatic Doelstelling: PL L50х/0,70 WD 3,68 mm
- Infinity Plan Achromatic Doelstelling: PL L80X/0.80 WD: 1,25 mm
- Infinity Plan Achromatic Doel: PL L100X/0.85 (droog) WD 0,40 mm
- Kalibratie Slide
merk | magus |
garantie, jaren | 5 |
ean | 5905555018287 |
pakketgrootte (lxwxh), cm | 35.2x30.5x75 |
Verzendgewicht, kg | 17.25 |
head |
trinocular |
kop hellingshaak | 30 ° |
vergrotbereik |
van 200x tot 800x |
oculair buisdiameter, mm | 30 |
Objectives |
infinity plan achromatic: PL L5x/0.12, PL L10x/0.25, PL L40x/0.60, PL L60x/0.70 parfocal distance 45mm (*optional: PL L20x/0.40, PL L50x/0.70, PL L80x /0.80, PL L100X/0.85 (droog)) |
Revolving nosepiece | voor 5 doelstellingen |
Werkafstand, MM | 26.1 (5x) 20.2 (10x) 3,98 (40x) 2.08 (60x) 8,80 (20x) 3.68 (50x) 1,25 (80x) 0,40 (100x) | / TR>
interpupillaire afstand, mm | 48 - 75 |
Stage, mm | 210x140 |
Stage Moving Range, MM | 75/50 |
oculair aanpassing van het diopter, diopters | < td> ± 5 (op de linkerbuis)
condensor | verzonden licht: in het midden aangepaste en in hoogte verstelbare Abbe-condensor, NA 1.25, verstelbare opening Diafragma- en flip-down lens, met vergrendelingsschroeven |
focus | coaxiaal, grof focus (25 mm, met een slotknop en spanning-aanpassingsknop) en boete Focus (0,002 mm) |
Helderheidsaanpassing | ja |
Lichtbrontype | gereflecteerd en verzonden licht: 12v/30W |
bedrijfstemperatuurbereik, ° C | 5 - 35 |
< TR> Montage- en installatie Moeilijkheidsniveau | gecompliceerd | verlichtingslocatie | dual |
Gewicht, kg | 11 |
sensor | sony exmor/starve cmos |
color/monochrome | kleur |
megapixels | 2 |
maximale resolutie, pix | 1920x1080 |
sensorgrootte | 1/2 '(7.2x4.05mm ) |
pixelgrootte, μm | 3.75x3.75 |
lichtgevoeligheid | 1175MV met 1/30S |
Signaal/ruisverhouding | 0,15 mV bij 1/30S |
belichtingstijd | 0.04ms–1000ms |
video -opname | ja |
afbeeldingsformaat | *. JPG, *.tif |
Spectral Range, NM | 380–650 (gebouwd -In IR -filter) |
Sluittype | ers (elektronische rollenter) |
systeemvereisten | Windows 8/10/11 (32bit en 64bit), Mac OS X, Linux, tot 2,8 GHz Intel Core 2 of hoger, minimaal 4 GB RAM, USB2.0-poort, RJ45, CD-ROM, 19 'of groter display |
Mount Type | c-mount |
Camera-voeding TD> |
DC-adapter 12v, 1A |
Camera bedrijfstemperatuurbereik, ° с | -10-50 |
Bedrijfsvochtbereik, % | 30-80 |
Software | hdmi: ingebouwde USB: Magus view |
type | licht/optisch, digitaal, metallurgisch |
Nozzle | siedentopf |
vergroting, x | 50–600 basic (*Optioneel: 50–1000/1250/1500/2000/2500) |
oculairs | 10х/22mm, oogverlichting: 10 mm (*Optioneel: 10x/22 mm met schaal, 12,5x/14 15x/15 20x/12 25x/ 9) |
Stage Features | Twee-as mechanisch stadium, met een glazen plaat |
verlichting | halogeen |
voeding | 220 ± 22V, 50Hz, AC Network |
lichtfilters | groen, blauw, geel, mat |
extra | ingebouwde analyser en verwijderbare polarizer / td> |
Gebruikersniveau | ervaren gebruikers, professionals |
Toepassing | Metallurgical |
onderzoeksmethode | helder veld, polarisatie |
pouch/case/tas in set | stofomslag |
interface -connectoren | USB 2.0, hdmi 1.4 |
geheugenkaart < /td> |
SD tot 32 GB |
Mogelijkheid om extra apparatuur aan te sluiten | USB -muis, flashstick (USB) |
framesnelheid, FPS bij resolutie | 60@1920x1080 (HDMI), 50@1920x1080 (USB) |
plaats van Installatie | trinoculaire buis, oculair tube in plaats van een oculair |
videoformaat | *. H264/*. H265,*. mp4 |
body | cnc aluminium legering |
specificaties van de DC Power Adapter | ingang: AC -spanning 100–240V, 50/60Hz, uitgang: DC -spanning 12v/1A |
=== Delimiter === | Monitorspecificaties |
Type matrix | ips |
display diagonaal, inch | < TD> 13.3
Display Resolution, PX | 1920x1080 (Full HD) |
beeldverhouding < /td> |
16: 9 |
helderheid, cd/m² | 400 |
Aantal weergegeven kleuren | 16,7 m |
contrast | 1000: 1 |
< td> horizontale/verticale kijkhoek, ° 178/178 |
grootte van het zichtbare schermgebied (wxh), mm | 295x165 |
pixel pitch (wxh), mm | 0.154x0.154 |
frequentie van Optische bron, hz | 60 |
Type matrixachterlicht | led |
< TD> LED -achtergrondverlichting Lifetime, H 50000 |
interface | hdmi |
< TD> Werktemperatuurbereik, ° C -15-55 |
Bedrijfsvochtbereik, % | 10-90 |
voeding | AC 110–220V, DC 5–12V/1A (Type-C) |
Stroomverbruik, w | 12 (max.) |
