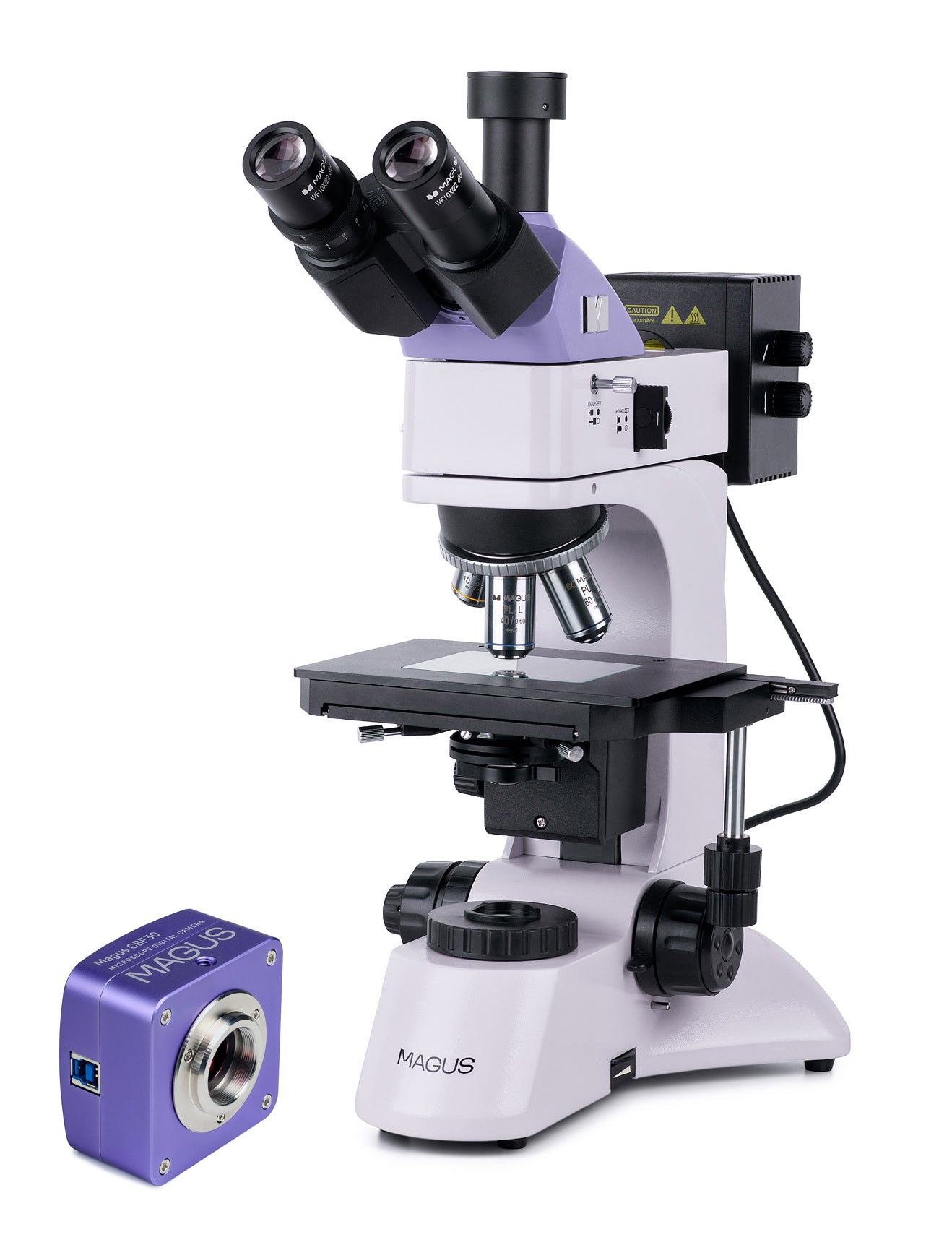

Metallurgische microscoop magus metaal 600 is ontworpen voor het bestuderen van opaque monsters (metalen, legeringen, verfcoatings, halfgeleider en andere materialen) in gereflecteerd licht met behulp van Brightfield en polarisatiemicroscopietechnieken. U kunt de microstructuren bestuderen op platte en gepolijste monsters. De overgedragen lichtverlichting maakt het ook mogelijk om de deeltjes op filters en doorschijnende materialen (zoals dunne films) onder de microscoop te onderzoeken. De microscoop is geschikt voor de onderzoek en analyse uitgevoerd door geologen, metallurgisten, ingenieurs, archeologen en specialisten in andere wetenschapsgebieden.
digitale camera
Met de Magus CBF30 Digital Camera kunt u foto's maken en video maken via een microscoop, de resulterende bestanden bewerken, presentaties organiseren en lineaire en hoekmetingen van objecten uitvoeren (na correcte kalibratie).
Het apparaat is ontworpen om op te werken om erop te werken Microscopen met behulp van de Brightfield -methode en 4x, 10x, 20x en 40x doelen.
Met de 6.3MP -sensor kunt u heldere en gedetailleerde foto's en video's fotograferen met een maximale resolutie van 3072x2048px. Indien nodig kan de resolutie worden verlaagd tot 1536x1024px. Dit heeft echter geen invloed op de framesnelheid, die op 59 fps blijft, waardoor soepele frame-overgangen zonder schokkering of vertragingen zorgt. Lichtomstandigheden. De afbeelding blijft leesbaar en helder. Het gebruik van een adapter met een vergroting van 0,5x tot 0,75x biedt het duidelijkst mogelijke beeld zonder vervorming.
optica
De trinoculaire kop is uitgerust met een Trinoculaire buis voor camera -montage (niet inbegrepen). De lichtstraal kan in twee posities worden gesplitst: 100: 0 of 0: 100, wat betekent dat u de lichtstraal naar de digitale camera of de buis van het oculair kunt richten. De trinoculaire kop is 30 ° hellend, wat handig is voor lange waarnemingen. Er is een diopter -aanpassingsring op de linkerbuis.
In de basisconfiguratie varieert de microscoop vergroting van 50x tot 600x. Om de bovenste vergrotingslimiet te verhogen, kunt u extra oculairs monteren. Het draaiende neusstuk met doelstellingen is gericht op het interieur. Vijf doelstellingen kunnen tegelijkertijd worden gemonteerd - vier daarvan zijn opgenomen in de kit en één slot is gratis voor het installeren van een extra. De microscoop maakt gebruik van plan achromatische doelstellingen met een lange werkafstand die geschikt is voor Brightfield -microscopie.
verlichting
De microscoop is uitgerust met verzonden en gereflecteerde licht verlichtingssystemen. Beide gebruiken 30 W helderheid-verstelbare halogeenbollen aangedreven door een AC-voeding. Halogeenbollen stoten licht uit met een kleurtemperatuur die comfortabel werk mogelijk maakt.
De microscoop is uitgerust met polarisatie-apparaten voor gereflecteerde lichtobservaties: ingebouwde analysator en verwijderbare polarisator. De diafragma en het veld diafragma's maken het mogelijk om de Köhler -verlichting op te zetten, en er zijn ook kleurfilters opgenomen in de kit. De openingen en de gereflecteerde lichtbron kunnen worden gecentreerd.
Het uitgezonden lichtverlichtingsysteem gebruikt een traditionele ABBE -condensor, waarvan de positie op twee manieren kan worden aangepast: gecentreerd en in hoogte ingesteld. Het wordt aangevuld met een flip-up lens voor gebruik met lage vergrotingsdoelstellingen. Er zijn diafragma- en veldmembraan, d.w.z. u kunt de Köhler -verlichtingsmethode gebruiken.
Stage en focusmechanisme
De maximale hoogte van het specimen dat kan op het podium worden gezet, is 20 mm. Het monster wordt verplaatst door het podium langs de twee assen te verplaatsen. Het wordt aangevuld met een glazen plaat die wordt gebruikt voor het werken met ondoorzichtige monsters.
Graat en fijne focusmechanismen worden gebruikt voor de aanpassing van de focus. Focus is soepel en nauwkeurig. De grove focus heeft een slotknop en spanningsaanpassing. De focusknoppen zijn coaxiaal geplaatst aan beide zijden, zodat u uw handen niet in de lucht hoeft te houden terwijl u in plaats daarvan werkt, u kunt ze op de tafel plaatsen.
accessoires < < /p>
De magus metaal 600 microscoop kan verder worden uitgerust met extra oculairs, lange werkafstandsdoelstellingen, digitale camera's en kalibratiedia's.
sleutelkenmerken van de microscoop:
- Microscoop voor het bestuderen van ondoorzichtige vlakke en gepolijste monsters in gereflecteerde licht en doorschijnende monsters in overgedragen licht
- Trinoculaire kop met een trinoculaire buis en een bundelsplitser
< Li> Overgedragen en gereflecteerde Lichtbron: 30W Halogeenlamp - Köhler verlichtingsmethode in overgedragen en gereflecteerde lichte, polarisatiemicroscopietechniek in gereflecteerd licht
- Elementen (diafragmen en lichtbronnen) van de gereflecteerde Lichtverlichtingssysteem dat kan worden gecentreerd, set filters
- Abbe-condensor met flip-up lens die wordt gebruikt met lage vergrotingsdoelstellingen
- breed scala aan extra doelstellingen en oculairs
Belangrijkste kenmerken van de camera:
- Aanbevolen voor gebruik met lage vergrotingsdoelstellingen
- Kleurlichtgevoelige sensor voor Duidelijke beelden zelfs in lage lichtomstandigheden
- Framesnelheid van 59 fps, wat voldoende is voor de observatie van bewegende objecten of snel bewegende processen
- De kit bevat software die de functionaliteit volledig waarborgt van de functionaliteit Alle camerabehandelingen en bijgevolg een "Quick Start"
- Betrouwbare USB3.0 -interface voor hoge gegevensoverdrachtssnelheden
- Resolutie -aanpassing zodat u de optie kunt kiezen die u bij u past, Het beste op elk bepaald moment
De kit bevat:
- Magus CBF30 Digital Camera (digitale camera, USB -kabel, installatie -cd met stuurprogramma's en software, gebruikershandleiding en garantiekaart)
- Basis met een stroominvoer, verzonden lichtbron en condensor, focusmechanisme, podium en draaiende Nosepiece
- Gereflecteerde lichtverlichting met een lamphuis
- Trinoculaire kop
- Infinity Plan Achromatic Doelstelling: PL L5X/0.12 WD 26.1mm
- Infinity Plan Achromatic Doelstelling: PL L10х/0,25 WD 20,2 mm
- Infinity Plan Achromatic Doelstelling: PL L40х/0.60 WD: 3,98 mm
- Infinity Plan Achromatic Doelstelling: PL L60X/0.70 WD: 2,08 mm
- Eye -a2x/22 mm met lang Oogverlichting (2 pc's.)
- Glazen podiumplaat
- C-mount Adapter 1x
- Hex Key sleutel
- AC-netsnoer < /li>
- Reflected Light Illuminator Breder kabel
- Dustige hoes
- Gebruikershandleiding en garantiekaart
beschikbaar op aanvraag:
- 10x/22 mm oculair met een schaal
- 12,5x/14 mm oculair (2 pc's.)
- 15x/15 mm oculair ( 2 pc's.)
- 20x/12 mm oculair (2 pc's.)
- 25x/9mm oculair (2 pc's.)
- Infinity Plan Achromatic Doelstelling: PL L20х /0.40 WD 8,80 mm
- Infinity Plan Achromatic Doelstelling: PL L50х/0.70 WD 3,68 mm
- Infinity Plan Achromatic Doel: PL L80X/0.80 WD: 1,25 mm
- Infinity Plan Achromatic Doelstelling: PL L100X/0.85 (droog) WD 0,40 mm
- Kalibratiedia
| Brand | magus |
| garantie, jaren | 5 |
| ean | 5905555018270 |
| pakketgrootte (lxwxh), cm | 35.2x30.5x75 |
| Verzendgewicht kg | 15.1 |
| kop | trinocular |
| kop hellingshoek | 30 ° |
| vergrotingsbereik | van 200x tot 800x |
| Oculair buisdiameter, mm | 30 |
| Doelstellingen | Infinity Plan achromatic: PL L5X/0.12, PL L10X/0.25, PL L40x/0.60, PL L60x/0.70 parfocal distance 45mm (*optional: PL L20x/0.40, PL L50x/0.70, PL L80x/0.80, PL L100x/0.85 (dry)) |
< TD> Revolving Nosepiece | voor 5 doelstellingen |
| werkafstand, mm | 26.1 (5x) 20.2 (10x) 3.98 (40x (40x (40x (40x (40x (40x (40x (40x ) 2.08 (60x) 8,80 (20x) 3,68 (50x) 1,25 (80x) 0,40 (100x) |
| interpupillaire afstand, mm | 48 - 75 < /td> |
| Stage, mm | 210x140 |
| Stage Moving Range, MM | 75/50 |
| oculair Diopter -aanpassing, diopters | ± 5 (op de linkerbuis) |
| Condensor | verzonden licht: in het midden-verstelbare en in de hoogte verstelbare ABBE-condensor, NA 1,25, verstelbaar diafragma diafragma en flip-down lens, met vergrendelingsschroeven |
| Focus | coaxiale, grove focus (25 mm, met een slotknop en spanning -aanpassingsknop) en fijne focus (0,002 mm) |
| helderheidsaanpassing |
ja |
| lichtbrontype | gereflecteerd en verzonden licht: 12V/30W |
< TD> Werktemperatuurbereik, ° C | 5 - 35 |
| Montage- en installatieproblemen Level | gecompliceerd | < /tr>
| verlichtingslocatie | dual |
| gewicht, kg | 11 | tr>
| sensor | Sony exmor cmos |
| color/monochrome | kleur |
| megapixels | 6.3 |
| maximale resolutie, pix | 3072x2048 |
| sensorgrootte | 1/1.8 '(7.37x4.92mm) |
| pixelgrootte, μm | 2.4x2.4 |
| lichtgevoeligheid | 425mv bij 1/30S |
| signaal/ruis/ruis/ruis/ruis/ruis/ruis/ruis ratio | 0,15 mV bij 1/30s |
| belichtingstijd | 0,02ms - 15s |
< TR> video -opname | ja |
| video -opname | ja |
| afbeeldingsformaat | *. JPG, *.bmp, *.png, *.tif |
| Spectral Range, NM | < TD> 380–650 (ingebouwd IR-filter)
| Sluittype | ers (elektronische rolluik) |
< TR> Systeemvereisten | Windows 8/10/11 (32bit en 64bit), Mac OS X, Linux, tot 2,8 GHz Intel Core 2 of hoger, minimaal 2 GB RAM, USB3.0 -poort , CD-ROM, 17 'of groter display | | Mount Type | c-mount |
| Camera voeding | DC, 5V, van computer USB -poort A 12V, 3A -adapter voor Peltier -element |
| Camera bedrijfstemperatuurbereik, ° с | -10-50 |
| Bedrijfsvochtbereik, % | 30-80 |
| Type | licht/optisch, digitaal, metallurgisch |
| Nozzle | siedentopf |
| vergroting, x | 50–600 BASIC (*Optioneel: 50–1000/1000/1500/2000/2500) |
| oceers |
10х/22mm, oogverlichting: 10 mm (*optioneel: 10x/22 mm met schaal, 12,5x/14 15x/15 20x/12 25x/9) |
| Stage Features | Mechanische fase van twee as, met een glazen plaat |
| verlichting | halogeen |
| voeding | 220 ± 22V, 50Hz, AC Network |
| Lichtfilters | groen, blauw , geel, Matt |
| extra | ingebouwde analyser en verwijderbare polarizer |
| Gebruikersniveau < /td> |
ervaren gebruikers, professionals |
| Toepassing | metallurgical |
| onderzoeksmethode < /td> |
helder veld, polarisatie |
| pouch/case/tas in set | stofomslag |
| framesnelheid, FPS bij resolutie | 59@3072x2048, 59@1536x1024 |
| Plaats van installatie | trinoculaire buis , oculair buis in plaats van een oculair |
| video -formaat | output: *.wmv, *.avi, *.h264 (Windows 8 en later), *H265 (Windows 10 en later) |
| software | magus view |
| output | USB 3.0, 5GB/S |
| body | solide aluminium |
| softwarefuncties | Afbeeldingsgrootte, helderheid, belichtingstijd |
| White Balance | handleiding, automatisch |
| Blootstellingsregeling | handleiding, automatisch |
