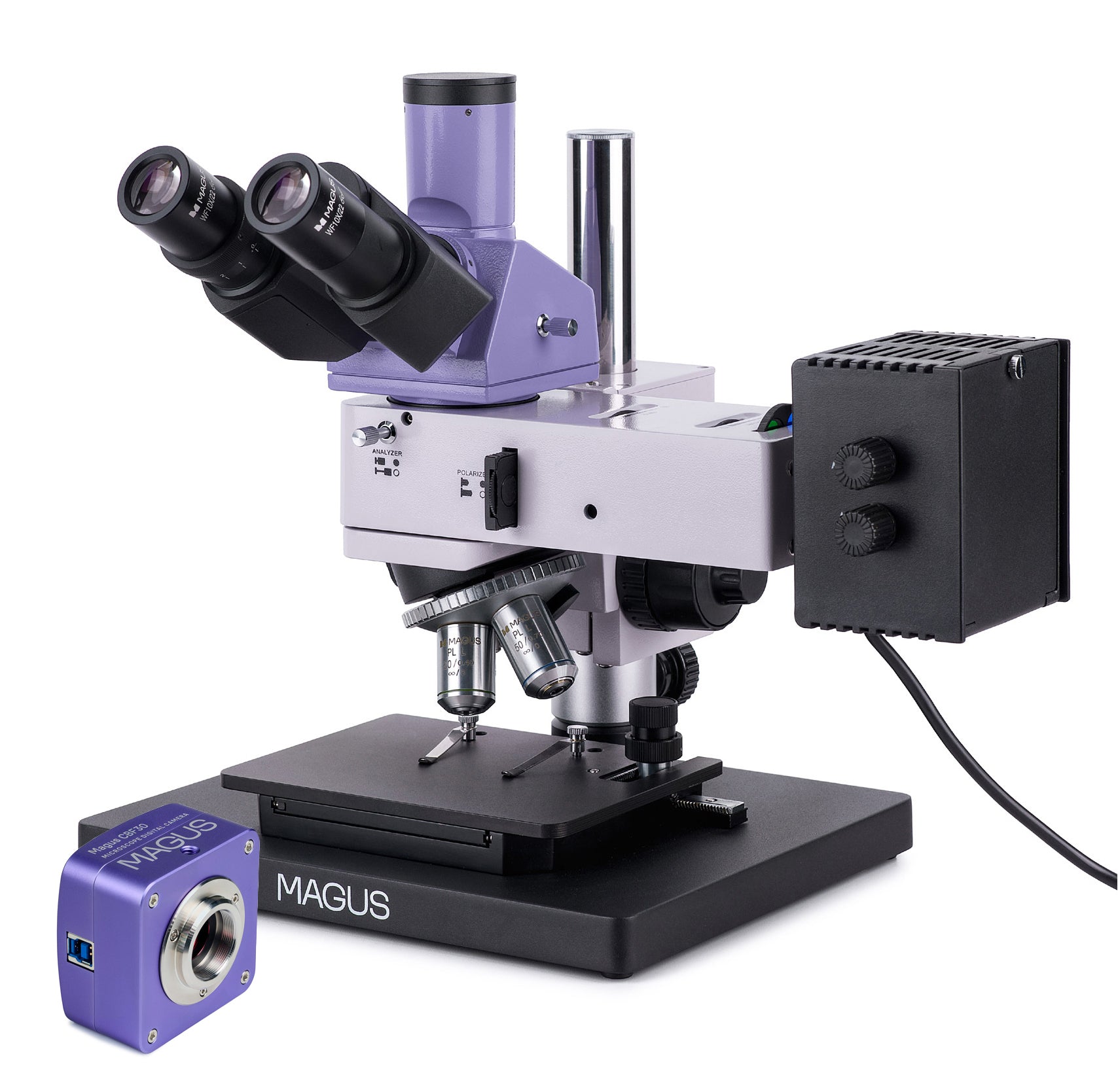

De magus metal 630 metallurgische gereflecteerde lichtmicroscoop wordt gebruikt om de microstructuur van ondoorzichtige objecten van elke hoogte en grootte te onderzoeken. De objecten van studie zijn metalen, legeringen, halfgeleiders en verfcoatings. Beschikbare microscopietechnieken: Brightfield en gepolariseerd licht. Een van de voordelen van de microscoop is de compacte grootte, waardoor het ideaal is voor laboratoria met beperkte werk- en opslagruimte. Magus Metal 630 Microscope is een uitstekende keuze voor industrieën in verschillende sectoren, onderzoekscentra en universitaire afdelingen.
digitale camera
De Magus CBF30 Digital Camera Schakelt in U om foto's te maken en video te maken via een microscoop, de resulterende bestanden te bewerken, presentaties te organiseren en lineaire en hoekige metingen van objecten te maken (na correcte kalibratie).
Het apparaat is ontworpen om op microscopen te werken met behulp van de Brightfield -methode en 4x, 10x, 20x en 40x doelstellingen.
Met de 6.3MP -sensor kunt u heldere en gedetailleerde foto's en video's fotograferen met een maximale resolutie van 3072x2048px. Indien nodig kan de resolutie worden verlaagd tot 1536x1024px. Dit heeft echter geen invloed op de framesnelheid, die op 59 fps blijft, waardoor soepele frame-overgangen zonder schokkering of vertragingen zorgt. Lichtomstandigheden. De afbeelding blijft leesbaar en helder. Het gebruik van een adapter met een vergroting van 0,5x tot 0,75x biedt het duidelijkst mogelijke beeld zonder vervorming.
optica
De optica van de microscoop is oneindig -Corrigeerde. De trinoculaire buis die wordt gebruikt voor het monteren van de camera bevindt zich verticaal. De lichtstraal kan worden gericht op de oculairs of in de trinoculaire buis. De camera is niet opgenomen in de basisconfiguratie. Het is comfortabel om lange uren met deze microscoop te werken omdat de binoculaire kop 30 ° hellend is. Dioptercorrectie wordt gegeven op het linker oculair om de optica aan te passen aan het gezichtsvermogen van de gebruiker.
Er zijn 5 slots in het draaiende neusstuk. De kit bevat 4 plan Achromatische doelstellingen. Wanneer ze worden geïnstalleerd, is er nog één slot over voor het installeren van een optionele. De doelstellingen met een lange werkafstand zijn ontworpen voor Brightfield -microscopie.
Illumination
De microscoop gebruikt alleen gereflecteerde lichtverlichting. Het verlichtingssysteem omvat een polarisatieapparaat, een diafragma en een veldmembraan. Lichtbron: 30W halogeenlamp. Het licht is comfortabel voor de ogen, en dus draagt het niet bij aan oogvermoeidheid. De diafragma en de lichtbron kunnen worden gecentreerd en er is een Köhler -verlichtingsopstelling beschikbaar. Er zijn kleurfilters.
Stage- en focusmechanisme
Het stand- en focusmechanisme van het unieke ontwerp bieden twee voordelen: compacte grootte en de mogelijkheid om te observeren monsters van elke hoogte. De microscoop kan gemakkelijk worden geplaatst op laboratoriummeubilair met een maximale hoogte van 40 cm. Een podium met twee as wordt gebruikt om kleine exemplaren te onderzoeken. De focus wordt aangepast door de coaxiale grove en fijne focusknoppen aan beide zijden van de standaard te roteren. De mechanismen werken soepel en nauwkeurig. Er kan ook een grove spanningsaanpassing worden aangepast.
Accessoires
De microscoop kan worden opgewaardeerd met optionele accessoires: lange werkafstandsdoelstellingen, oogkarsen, digitale camera, kalibratie dia's.
sleutelkenmerken van de microscoop:
- Geen beperkingen op de monsterhoogte en grootte
- Trinoculaire kop met Een trinoculaire buis voor het monteren van een digitale camera en met een 100: 0 en 0: 100 bundelsplitter
- 30W halogeenlamp met warm licht voor het werken in gereflecteerd licht met behulp van Brightfield en polarisatiemicroscopietechnieken
Kleurfilters, optie om Köhler -verlichting, lichtbron en veld- en diafragma in te stellen die kunnen worden gecentreerd - Compacte standaard voor het monteren van de microscoop op klein meubilair
- Meerdere optionele accessoires < /li>
sleutelkenmerken van de camera:
- Aanbevolen voor gebruik met lage vergrotingsdoelstellingen
- Kleurlicht- Gevoelige sensor voor heldere afbeeldingen, zelfs bij lage lichtomstandigheden
- Framesnelheid van 59 fps, wat voldoende is voor de observatie van bewegende objecten of snel bewegende processen
- De kit bevat software die volledig waarborgt De functionaliteit van alle camerabehandelingen en bijgevolg een "snel start"
- Betrouwbare USB3.0 -interface voor hoge gegevensoverdrachtssnelheden
- Resolutie -aanpassing zodat u de optie kunt kiezen dat past bij u het beste op elk willekeurig moment
De kit bevat:
- Magus CBF30 digitale camera (digitale camera, USB -kabel , Installatie -cd met stuurprogramma's en software, gebruikershandleiding en garantiekaart)
- Sta met focusmechanisme, podium en draaiende neusstuk
- Reflecteerde lichtverlichting met een lamphouse
- Trinoculaire kop
- Infinity Plan Achromatic Doelstelling: PL L5X/0.12 WD 26.1mm
- Infinity Plan Achromatische doelstelling: PL L10х/0,25 WD 20,2 mm
- Infinity Plan Achromatic Doel: PL L20х/0.40 WD 8,80 mm
- Infinity Plan Achromatic Doelstelling: PL L50х/0.70 WD 3,68 mm
- Eyequenie 10x/22 mm met lang oogverlichting (2 pc's.) / Li>
- C-mount Adapter 1x
- Hex-sleutel sleutel
- Basis met een vermogensinvoer
- Breder koord
- Reflecteerd licht Illuminator netsnoer
- stofomslag
- Gebruikershandleiding en garantiekaart
beschikbaar op aanvraag:
- 10x/22 mm oculair met een schaal
- 12,5x/14 mm oculair (2 pc's.)
- 15x/15 mm oculair (2 pc's.)
- 20x/12 mm oculair (2 pc's.)
- 25x/9mm oculair (2 pc's.)
- Infinity Plan Achromatic Doelstelling: PL L40х/0.60 WD 3,98 mm
- Infinity Plan Achromatic Doelstelling: PL L60X/0.70 WD 2,08 mm
- Infinity Plan Achromatische doelstelling: PL L80X/0.80 WD 1,25 mm
- Infinity Plan Achromatische objectief: PL L100X/ 0,85 (droog) WD 0,40 mm
- Kalibratiedia
| merk | magus | < /tr>
| garantie, jaren | 5 |
| ean | 5905555018331 |
| pakketgrootte (lxwxh), cm | 39.4x37.4x73 |
| Verzendgewicht, kg | 20.1 |
| kop | trinocular |
| kop hellingshoek | 30 ° |
| vergrotingsbereik | van 200x tot 800x |
| oculair buisdiameter, mm | 30 |
| Doelstellingen | Infinity Plan Achromatic: PL L5X/0.12, PL L10X/0.25, PL L20X/0.40, PL L50X/0.70 PARFOCAL Afstand 45 mm (*Optioneel: PL L40X/0.60, PL L60X/0.70, PL L80X/0.80, PL L100X/0.85 (droog)) |
| Revolving Nosepiece | < td> voor 5 doelstellingen
| werkafstand, mm | 26.1 (5x) 20.2 (10x) 3.98 (40x) 2.08 (60x) 8.80 (20x) 3.68 (50x) 1,25 (80x) 0.40 (100x) |
| interpupillaire afstand, mm | 48 - 75 |
| podium, mm | 185x140 |
| Stage Moving Range, MM | 35/30 |
| oculair aanpassing diopter, diopters | ± 5 (op de linkerbuis) |
| diafragm | Ingebouwd diafragma en veld |
| focus | coaxiaal, grof (met grove focusspanningsaanpassing) en fijne (0,002 mm) | / TR>
| helderheidsaanpassing | ja |
| Lichtbrontype | 12v/30W | < /tr>
| bedrijfstemperatuurbereik, ° C | 5 - 35 |
| montage- en installatie -moeilijkheidsniveau | |
| verlichtingslocatie | bovenste |
| sensor | sony exmor Cmos |
| color/monochrome | kleur |
| megapixels | 6.3 < /td> |
| maximale resolutie, pix | 3072x2048 |
| sensorgrootte | 1/ 1.8 '(7.37x4,92 mm) |
| pixelgrootte, μm | 2.4x2.4 |
| Lichtgevoeligheid | 425mV bij 1/30S |
| signaal/ruisverhouding | 0,15 mV bij 1/30s |
| belichtingstijd | 0.02ms - 15s |
| video -opname | ja |
| Video -opname | ja |
| afbeeldingsformaat | *. JPG, *. BMP, *.png, *.tif |
| Spectral Range, NM | 380–650 (ingebouwd IR-filter) |
| Sluittype | ers (elektronische rollende sluiter) |
| Systeemvereisten | Windows 8/10 /11 (32bit en 64bit), Mac OS X, Linux, tot 2,8 GHz Intel Core 2 of hoger, minimaal 2 GB RAM, USB3.0-poort, CD-ROM, 17 'of groter display |
| Mount Type | c-mount |
| camera voeding | dc, 5V, van Computer USB-poort Een 12V, 3A-adapter voor Peltier-element |
| Camera bedrijfstemperatuurbereik, ° с | -10-50 |
| Bedrijfsvochtbereik, % | 30 - 80 |
| type | licht/optisch, digitaal, metallurgisch / td> |
| Nozzle | siedentopf |
| vergroting, x | 50–500 Basic ( *Optioneel: 50–1000/1050/1500/2000/2000) |
| oculairs | 10х/22 mm, oogverlichting: 10 mm (*optioneel: 10x: 10x /22 mm met schaal, 12,5x/14 15x/15 20x/12 25x/9) |
| Stage Features | Twee-as mechanische fase Microscoop Basisgrootte : 300x240 mm |
| verlichting | halogeen |
| voeding | 220 ± 22V, 50Hz, AC Network |
| Lichtfilters | groen, blauw, geel, mat |
| Extra | Ingebouwde analysator en verwijderbare polariser |
| Gebruikersniveau | ervaren gebruikers, professionals |
| Toepassing | Metallurgical |
| onderzoeksmethode | Bright Field, polarisatie |
| pouch/case/tas in set | stofomslag |
| framesnelheid, fps bij resolutie | 59@3072x2048, 59@1536x1024 |
| Place of installation |
trinocular tube, eyepiece tube instead of an eyepiece |
| Video -indeling | uitvoer: *.wmv, *.avi, *.h264 (Windows 8 en later), *H265 (Windows 10 en later) |
< TR> software | magus view |
| output | USB 3.0, 5GB/s |
| body | solide aluminium |
| Software Functies | Afbeeldingsgrootte, helderheid, blootstellingstijd |
| witbalans | handleiding, automatisch |
| Blootstellingscontrole | handleiding, automatisch < /td> |
