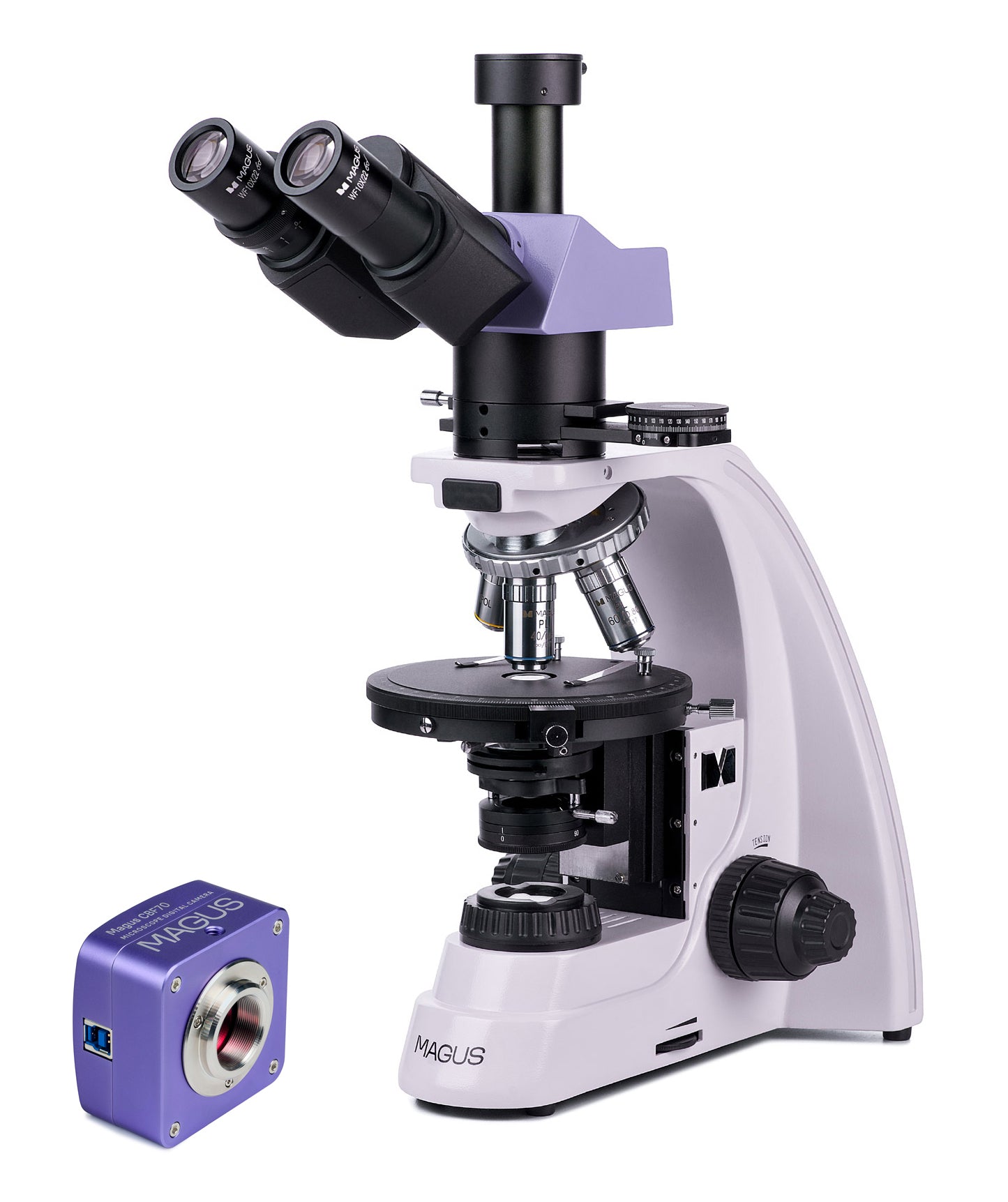

De Magus POL 800 polariserende microscoop wordt gebruikt om anisotrope objecten te bestuderen in gepolariseerd en gewoon overgedragen licht. Studieobjecten kunnen biologisch, geologisch of polymeer zijn. De optica van de microscoop is spanningvrij, d.w.z. ze creëren geen parasitaire brekingen. Ze vormen een duidelijk, hoog contrast en authentiek beeld. De functionaliteit van de microscoop is nuttig op verschillende gebieden van de wetenschap: geneeskunde, forensisch onderzoek, mineralogie, petrografie, kristallografie, enz. Magus CBF70 is ontworpen voor gebruik met een microscoop en 4x, 10x, 20x en 40x doelstellingen. Met het apparaat kunt u foto's maken, video's opnemen, demonstraties organiseren, afbeeldingen weergeven op een extern scherm en hoekige en lineaire metingen van onderzochte objecten uitvoeren (om deze functie correct te laten werken, moet u de software kalibreren). De camera wordt aanbevolen om te werken in de Brightfield -methode.
De Magus CBF70 -camera heeft vijf afbeeldingsresolutie en framesnelheidsmodi, en dus kunt u er gemakkelijk onder zijn die het beste bij uw behoeften past: 5280x3954px (17FP ), 3952x3952px (17fps), 2640x1976px (56fps), 1760x1316px (67fps) en 584x438px (192fps).
Modi met hoge resolutie zijn ideaal voor fotografie, u kunt duidelijk maken, vibre- en zeer gedetailleerde afbeeldingen. Modi met een verhoogde framesnelheid zullen helpen bij het opnemen van soepele en informatieve video's, zonder sprongen en vertragingen, het opnemen van de kleinste bewegingen van het object of kenmerken van waargenomen snel stromende processen.
Om de beste beeldkwaliteit zonder vervormingen te verkrijgen, wordt aanbevolen om een adapter met 1x vergroting te gebruiken.
Het cameraontwerp gebruikt een Sony Exmor 4/3 '' Color Backlit CMOS -sensor. Het maakt de afbeelding helder, zelfs bij laag omgevingslicht. De grotere fysieke grootte van de sensor helpt de weergegeven kleuren dieper en het beeld duidelijker.
Optics
De trinoculaire kop is uitgerust met een trinoculaire buis voor het monteren van een digitale camera. Door de schakelaar op de body te gebruiken, is het licht volledig gericht op de buizen van het oculair of op de digitale camera. De hoek van 30 ° van de buizen van het oculair is comfortabel voor observaties op lange termijn en veroorzaakt geen spanning op de nekspieren. De linkerbuis heeft een diopter -aanpassingsring waarin deze roteert en de optica van de microscoop aanpast aan het unieke visie van de gebruiker.
Het draaiende nosepiece is ontworpen voor de gelijktijdige installatie van vijf doelstellingen, met vier al opgenomen in het pakket. Een extra doelstelling van het magusbereik van accessoires kan afzonderlijk worden gekocht. Alle doelstellingen zijn ontworpen om te werken met 0,17 mm dikke deksels. Dankzij het "weg van de waarnemer" revolverontwerp is het doel dat in het optische pad wordt ingevoegd duidelijk zichtbaar tijdens het werk, waardoor het werk van de onderzoeker handiger maakt. De revolver NOSPIECE -slots zijn gecentreerd.
verlichting
De verlichtingsbron bevindt zich onder het objectstadium, d.w.z. waarnemingen worden uitgevoerd in uitgezonden licht. De 30W halogeenlamp produceert een heldere, oogvriendelijke verlichting die geschikt is voor gebruik bij alle doelstellingen. Het aanpassen van de verlichting met behulp van de Köhler -methode bereikt een hoger contrast en verbeterde beeldkwaliteit.
De microscoop is uitgerust met een polarisator en analysator. Om in gepolariseerd licht te werken, wordt de analysator geïntroduceerd in het optische pad en wordt de polarisatiehoek veranderd door de polarisator en analyzer ten opzichte van elkaar te roteren. De microscoop heeft ook een tussenliggende bevestiging die een Bertrand -lens bevat en een slot heeft voor compensatoren. Compensatoren verbeteren het contrast van monsters met lage dubbelbreking en de Bertrand -lens is ontworpen voor conoscopische studies.
stadium en focusmechanisme
De microscoopstadium roteert en roteert en roteert Hiermee kunt u snel de breking van het licht door het monster veranderen wanneer u in gepolariseerd licht werkt. Het stadium is gecentreerd ten opzichte van de optische as van de microscoop, heeft een rotatiehoekgradatie en een schaal waarmee u de hoek kunt bepalen met een nauwkeurigheid van 0,1 °.
Het focusmechanisme biedt grove en fijne scherpte -aanpassing . Voor grof focus is er een grof focusvergrendvergrendeling beschikbaar en u kunt ook de grove spanning aanpassen voor de meest comfortabele controle.
Accessoires
Optionele oogkaarten, Doelstellingen, digitale camera's en kalibratiedia's zijn beschikbaar voor de microscoop. Ze verbreden de mogelijkheden van de microscoop voor het uitvoeren van de taken van onderzoekers.
Belangrijkste kenmerken van de microscoop:
- Observaties in verzonden licht in een Brightfield en door de polarisatiemethoden
- Illuminatiebron is een 30W halogeenlamp met een "warm" lichte spectrum dat comfortabel is voor de ogen
- Polarisatie wordt bereikt door een roterende analysator en polarisator De tussenliggende bevestiging heeft een Bertrand -lens en een sleuf voor compensatoren
- Het is mogelijk om de verlichting aan te passen volgens de Köhler -methode, die de weergave van de afbeelding verbetert
- De trinoculaire buis zorgt voor de installatie van de installatie van de installatie van de installatie van de installatie van de installatie van Een digitale camera in de trinoculaire buis
- Het Infinity Plan Achromatic Doelstellingen zijn spanningvrij De draaiende nosepaards slots zijn gecentreerd
- Roterend podium, grof en fijne focus
Compatibel met extra accessoires: oculairs, doelstellingen, enz. Instellingen: Onder hen kunt u eenvoudig de meest geschikte modus voor u vinden - Snelle gegevensoverdracht dankzij de USB3.0 -interface
- Grote Sony Exmor -kleursensor voor heldere, heldere afbeeldingen zelfs in lage lichtomstandigheden
- "Snel start": installeer de meegeleverde software en vervolgens is de camera klaar om te gebruiken
- Vereenvoudig uw observaties of demonstreer een publiek door uw camerafbeelding op een Extern scherm
De kit omvat:
- Magus CBF70 digitale camera (digitale camera, USB -kabel, installatie -cd met stuurprogramma's en Software, gebruikershandleiding en garantiekaart)
- Basis met een stroominvoer, verzonden lichtbron en condensor, focusmechanisme, podium en draaiende Nosepiece
- Trinocular Head
- Gemiddeld buis met Bertrand -lens, een analysator en een compensatorsleuf
- Compensators: λ compensator, λ/4 compensator, kwarts wedge
- Infinity Plan Achromatic Doelstelling: PL 4x/0.10 WD 21 mm
- Infinity Plan Achromatic Doelstelling: PL 10x/0.25 WD 5,0 mm
- Infinity Plan Achromatic Doel: PL 40x/0,65 (veerbelast) WD 0,66 mm
Infinity Plan Achromatic Doelstelling: PL 60x/0.80 (veerbelast) WD 0,46 mm - Eyeelie 10x/22 mm met lang oogverlichting (2 pc's.)
- 10x/22mm oculair met een weegschaal. Schaalwaarde: 0,1 mm
- C-montageadapter 1x
- Hex-sleutel moersleutel
- Broed koord
- Dust dekking
< Li> Gebruikershandleiding en garantiekaart
Beschikbaar op aanvraag:
- Eogie 10x/22 mm met Crosshairs
< li> 12.5x/14 mm oculair (2 pc's.) - 15x/15 mm oculair (2 pc's.)
- 20x/12 mm oculair (2 pc's.)
- 25x/9mm oculair (2 pc's.)
- Infinity Plan Achromatic Doelstelling: PL 5x/0.12 WD 26,1 mm
- Infinity Plan Achromatic Doelstelling: PL 20x/0,4 WD 8,8 mm / li>
- Infinity Plan Achromatic Doelstelling, fluo: PL 100x/1.25 (veerbelast, olie) WD 0,36 mm
- Infinity Plan Achromatic Doelstelling, fluo: PL 100x/0,8 (veerbelast, droge, droge ) WD 2.02mm
- Mechanische stadiumbijlage
- Kalibratiedia
| merk | Magus |
| garantie, jaren | 5 |
| ean | 590555501851555 |
| Package size (LxWxH), cm |
43.1x27.1x63 |
| Shipping Weight, kg | 15.1 |
| head | trinocular |
| kop hellingshoek td> |
30 ° |
| oculair buisdiameter, mm | 30 |
| Doelstellingen < /td> |
Infinity Plan Achromatic, stamvrij: PL 4x/0,10 PL 10x/0,25 PL 40x/0,65 PL 60x/0,80 (*Optioneel: PL 5x/0,12 PL 20x/0,4 PL 100x/1,25 (olie) PL 100x/0.8 (droog)) Parfocale hoogte 45 mm, ontworpen voor werk met een 0,17 mm dikke deksels |
| Revolving Nosepiece | Voor 5 doelstellingen, centreren < /td> |
| werkafstand, mm | 21 (4x) 5,0 (10x) 0,66 (40x) 0,46 (60x) 26,1 (5x) 8,8 (20x) 0,36 ( 100x (olie)) 2.02 (100x (droog)) |
| interpupillaire afstand, mm | 48 - 75 |
| podium, mm | Ø150 |
| oculair diopter -aanpassing, diopters | ± 5 (op de linkerbuis) < /td> |
| condensor | abbe condensor NA 1.25 met een verstelbaar diafragma diafragma en een swivel lens |
| diafragm < /td> |
instelbaar diafragma diafragma, verstelbaar iris veld diafragm |
| focus | coaxiaal, grove focus (21 mm, 39,8 mm/cirkel, met een Vergrendelingsknop en spanning -aanpassingsknop) en fijne focus (0,002 mm) |
| helderheidsaanpassing | ja |
< TD> Lichtbrontype | Halogeenlamp: 12V/30W |
| bedrijfstemperatuurbereik, ° C | 5 - 35 td> |
| Montage- en installatieproblemen Level | gecompliceerd |
| verlichtingslocatie | lager < /td> |
| sensor | sony exmor cmos |
| color/monochrome | kleur < /td> |
| megapixels | 21 |
| maximale resolutie, pix | 5280x3954 |
| sensorgrootte | 4/3 '(17,4x13.0mm) |
| pixelgrootte, μm < /td> |
3.3x3.3 |
| lichtgevoeligheid | 399mv op 1/30s |
<
< td> signaal/ruisverhouding | 0,1 mV bij 1/30S |
| belichtingstijd | 0.1ms - 15s |
| video -opname | ja |
| video -opname | ja | tr>
| afbeeldingsformaat | *. | 380–650 (ingebouwd IR-filter) |
| Sluittype | ers (elektronische rollende sluiter) |
| Systeemvereisten | Windows 8/10/11 (32bit en 64bit), Mac OS X, Linux, tot 2,8 GHz Intel Core 2 of hoger, minimaal 2 GB RAM , USB3.0-poort, CD-ROM, 17 'of groter display |
| Mount Type | c-mount |
< TR> Camera -voeding | DC, 5V, van Computer USB -poort A 12V, 3A -adapter voor Peltier -element | | Camera bedrijfstemperatuurbereik, ° с | -10-50 |
| Bedieningsvochtbereik, % | 30-80 |
| Software | magus view |
| type | biologisch, licht/optisch, digitaal | < /tr>
| Nozzle | siedentopf |
| oculairs | 10х/22 mm, oogverlichting: 10 mm 10х/ 22 mm met een schaal (*optioneel: 10x/22 mm met dradenkruis, 12,5x/14 15x/15 20x/12 25x/9) |
| Stage Functies | 360 ° roteerbaar, centreren, 1 ° afstuderen van de rotatiehoek Een Vernier -schaal voor het meten van hoeken met een nauwkeurigheid van 0,1 °
| Illumination | halogeen < /td> |
| voeding | 220 ± 22V, 50Hz, AC Network |
| Gebruikersniveau | ervaren gebruikers, professionals |
| polarisator | met 0 °, 90 °, 180 °, 270 ° markering op de schaal 360 ° roteerbaar / td> |
| Intermediate buis | Ingebouwde analysator met rotatie 0–360 ° een vernier schaal voor het meten van hoeken met een nauwkeurigheid van 0,1 ° Bertrand lens slot voor het installeren van compensatoren < /td> |
| compensator | λ compensator λ/4 compensator kwarts wig |
| Toepassing | Laboratorium/medisch |
| onderzoeksmethode | Bright Field, polarisatie |
| pouch/case/tas In set | stofomslag |
| Plaats van installatie | trinoculaire buis, oculair buis in plaats van een oculair |
| Video -indeling | Uitvoer: *.wmv, *.avi, *.h264 (Windows 8 en later), *H265 (Windows 10 en later) | < < /tr>
| Uitgang | usb 3.0, 5GB/s |
| body | vast aluminium |
| Software Functies | Afbeeldingsgrootte, helderheid, belichtingstijd |
| framesnelheid, FPS AT Resolution | 17@5280x3954, 192@584x438, 67@1760x1316, 56@2640x1976, 17@3952x3952 |
| White Balans | handleiding | handleiding handboek, automatisch < /td>
| Blootstellingsregeling | handleiding, automatisch |
