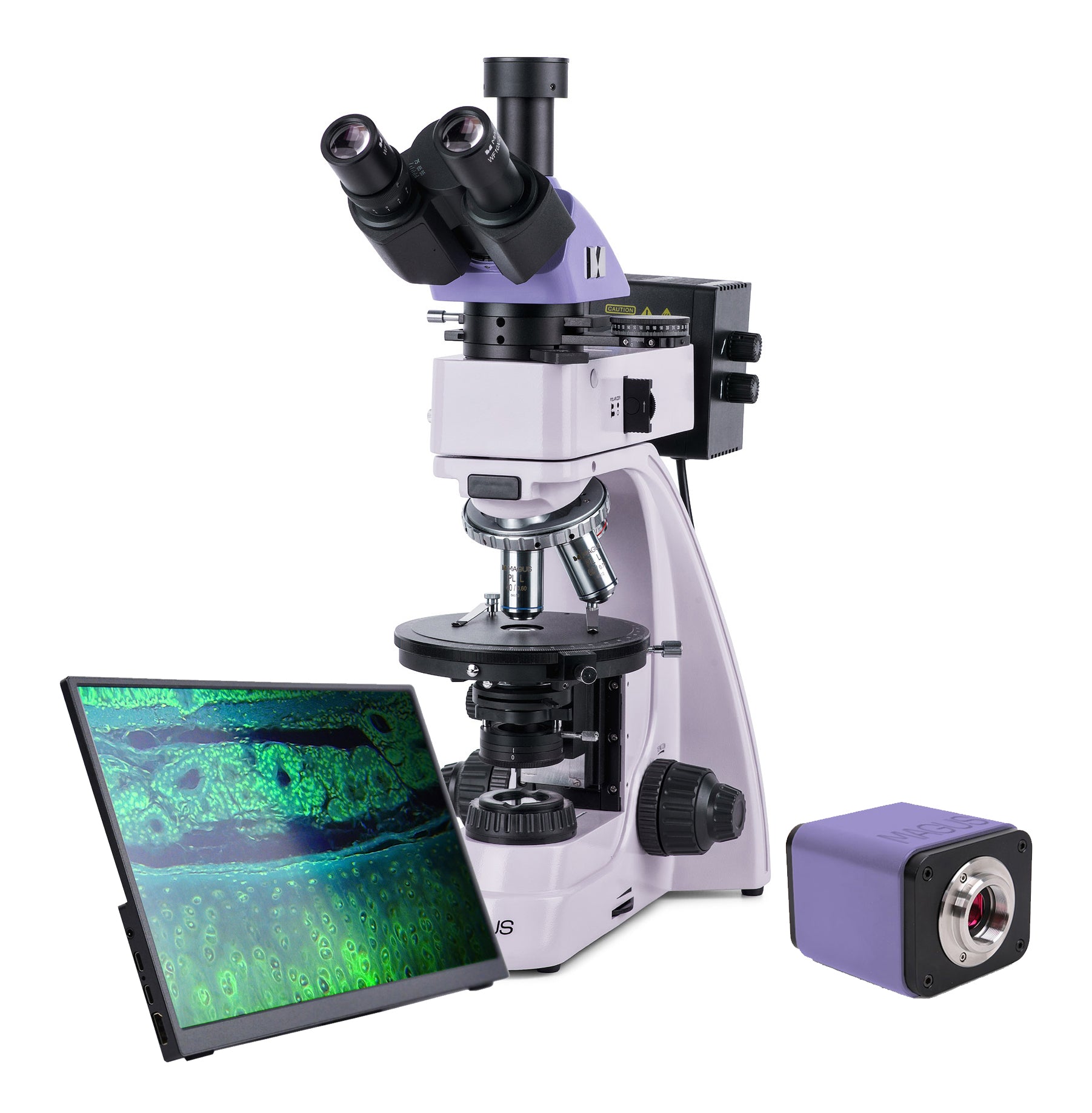

De Magus Pol 850 polariserende microscoop is ontworpen om te werken in overgedragen en gereflecteerd licht. Beschikbare onderzoeksmethoden: Polarisatie en Brightfield. De microscoop wordt gebruikt om anisotrope biologische, geologische en polymeerobjecten te bestuderen, evenals ondoorzichtige gepolijste secties tot 15 mm dik met één gepolijste zijde. De microscoop is perfect voor een breed scala aan taken van professionals op het gebied van geneeskunde, forensisch onderzoek, mineralogie, kristallografie of petrografie.

digitale camera

Magus CHD40 is een digitale HDMI -camera met drie video -interfaces en automatisch schakelen tussen 4K en Full HD, afhankelijk van de resolutie van de monitor. De camera is uitgerust met een 8MP -sensor en produceert realistische beelden in 4K -resolutie (3840x2160px) wanneer aangesloten via HDMI of USB3.0. Wanneer verbonden via Wi-Fi, is de beeldkwaliteit Full HD (1920x1080px). De camera gebruikt een HDMI -interface om rechtstreeks verbinding te maken met een tv, monitor of projector. In deze modus werkt de camera autonoom zonder een verbinding met een pc. De HDMI -interface biedt een hoge en stabiele overdrachtssnelheid van de camera naar het externe scherm. U kunt de camera via Wi-Fi of USB3.0 aansluiten op een pc. Video wordt opgenomen op 30 fps. De camera combineert hoge FPS en HDMI met hoge bandbreedte. Daarom zijn video's levendig, zonder bevriezen of hiaten tussen frames. Bij maximale resolutie is de afbeelding goed gedetailleerd, bewegende objecten zijn zichtbaar zonder bugs en objectbeweging wordt zonder vertragingen weergegeven.

monitor

de magus MCD40 Monitor is ontworpen om een ​​visualisatiesysteem van de Magus -microscoop te gebruiken. Het is verbonden met een camera die op de microscoop is gemonteerd om realtime afbeeldingen weer te geven. Het ondersteunt Magus 4K HDMI -camera's. Het scherm diagonaal is 13,3 inch. De IPS -matrix biedt heldere afbeeldingen met grote kijkhoeken. Als u onder een hoek naar het display kijkt, is de kleurreproductie niet vervormd. Het display kan op een vouwstandaard op een tafel of plank worden geplaatst of direct op de camera of microscoopstandaard worden gemonteerd. Microscoop is oneindig gecorrigeerd en zijn vrij van interne stammen. Het beeld gevormd door de lenzen is authentiek, vrij van valse reflecties, hoog contrast en gedetailleerd. De lenzen zijn geïnstalleerd in een draaiend neusstuk met slots gecentreerd naar de optische as. Er zijn vijf slots, met vier doelstellingen opgenomen in de kit Een extra doel kan worden geïnstalleerd om verdere vergroting binnen het vergrotingsbereik van de microscoop te verkrijgen. Doelstellingen zijn ontworpen om te werken met monsters zonder deksels.

Met de trinoculaire kop kunt u een digitale camera in de trinoculaire buis installeren. De bundelsplitsing is 100: 0 of 0: 100, d.w.z. al het licht gaat naar de camera of naar de buizen van het oculair. De linker oculairbuis heeft een diopter -aanpassingsring: deze wordt gedraaid om het verschil in gezichtsvermogen tussen de ogen te compenseren en om het duidelijkst mogelijke beeld van het monster te verkrijgen.

30W halogeenbollen worden gebruikt voor overgedragen en gereflecteerd licht. Hun helderheid is voldoende om een ​​duidelijk leesbaar beeld op elk doel te verkrijgen, en het "warme" emissiespectrum is comfortabel tijdens langdurig gebruik. Köhler -verlichting setup zal een verhoogde oplossing bieden en het zal artefacten verwijderen in het gezichtsveld en donker worden aan de randen. Lichtfilters worden gebruikt om de kleurreproductie nauwkeurig aan te passen bij het werken in gereflecteerd licht.

Polarisatie is beschikbaar voor zowel verzonden als gereflecteerd licht. Om te beginnen met observaties in gepolariseerd licht, wordt een analysator geïntroduceerd in het optische pad. Vervolgens wordt de relatieve positie van de analysator en polarisator gewijzigd door ze te roteren, wat ook de polarisatiehoek verandert. Het contrast van objecten wordt verhoogd met behulp van compensatoren, die zijn geïnstalleerd in een speciale sleuf in de tussenliggende bijlage. Dezelfde bevestiging bevat ook een Bertrand -lens die wordt gebruikt voor conoscopische onderzoeken.

Stage en focusmechanisme

De microscoop heeft een roteerbaar stadium: het draaien ervan verandert De manier waarop het monster licht in gepolariseerd licht breekt. Het podium heeft een schaal waarop u de rotatiehoek kunt bepalen met een nauwkeurigheid van maximaal 0,1 °. Om het helderste en duidelijkste beeld te verkrijgen, kan het podium worden gecentreerd ten opzichte van de optische as van de microscoop.

De grove en fijne focusknoppen bevinden zich onderaan de standaard, en dus kan de gebruiker nemen Een ontspannen pose met hun handen op de tafel. De grove spanning kan worden aangepast en er is ook een grove focusvergrendeling. De fijne focus voorziet in de soepele beweging van het monster.

accessoires

Gebruik accessoires uit de Magus -lijn om het meeste uit uw microscoop te halen: oculairs, doelstellingen, kalibratiedia's, digitale camera's, enz. Natuurlijk licht

sleutelkenmerken van De camera:

• De camera werkt autonoom zonder een verbinding met een pc en via een HDMI -interface. Kan worden aangesloten op een pc via Wi-Fi en een USB3.0-interface
• Auto-omschakeling tussen 4K en Full HD, afhankelijk van de monitorresolutie
• 30fps voor het observeren van bewegende objecten, het opnemen van video, en het verplaatsen van het monster zonder schokkering of vertragingen
• Sony Exmor/Starvis Color CMOS-verlichtingsensor biedt een laag geluidsniveau en een hoog lichtgevoeligheid, zelfs in omstandigheden met weinig licht. U krijgt duidelijkere, helderdere en meer kleurverzadigde afbeeldingen
• Software met foto, video-opname, bewerking, externe weergavefuncties, lineaire en hoekmetingen

De kit omvat:

• Magus CHD40 digitale camera (digitale camera, HDMI -kabel (1,5 m), USB3.0 -kabel (1,5 m), USB -muis, 32 GB SD -geheugenkaart , USB Wi-Fi-adapter (2 stcs.), Ac Power Adapter 12V/1A (Euro), installatie-CD met stuurprogramma's en software, gebruikershandleiding en garantiekaart)
• Magus MCD40 LCD Monitor
< Li> Basis met een vermogensinvoer, overgedragen lichtbron en condensor, focusmechanisme, podium en draaiende neusstuk
• Reflecteerde licht verlichter met een lamphouse
• Trinoculaire kop
• Gemiddeld buis met Bertrand -lens, een analyser en compensator slot
• Compensators: λ compensator, λ/4 compensator, kwarts wedge
• Infinity Plan Achromatic Doelstelling: PL 5x/0.12 WD 26.1mm
• Infinity Plan Achromatic Doelstelling: PL 10x/0,25 WD 5,0 mm
• Infinity Plan Achromatic Doelstelling: PL 40x/0.6 (veerbelast) WD 3,98 mm
• Infinity Plan Achromatic Doelstelling: PL 60x/0.7 (veerbelast) WD 2.03mm
• Eogie-oculair 10x/20 mm (2 pc's.)
• 10x/20mm oculair met een schaal. Schaalwaarde: 0,1 mm
• C-montageadapter 1x
• Hex-sleutel moersleutel
• Broed koord
• Dust dekking
< Li> Gebruikershandleiding en garantiekaart

Beschikbaar op aanvraag:

• 16x/11mm oculair (2 pcs.) / li>
• 20x/11mm oculair (2 pc's.)
• Infinity Plan Achromatic Doelstelling: PL 2.5X/0.07 WD 11mm
• Infinity Plan Achromatic Doelstelling: PL 50x/0.7 ( veerbelast) WD 3,69 mm
• Infinity Plan Achromatic Doelstelling: PL 80x/0.8 (veerbelast) WD 1,25 mm
• Infinity Plan Achromatic Doelstelling: PL 100x/0,85 (Spring- geladen) WD 0,4 mm
• Mechanische stadiumbijlage
• Kalibratiedia
