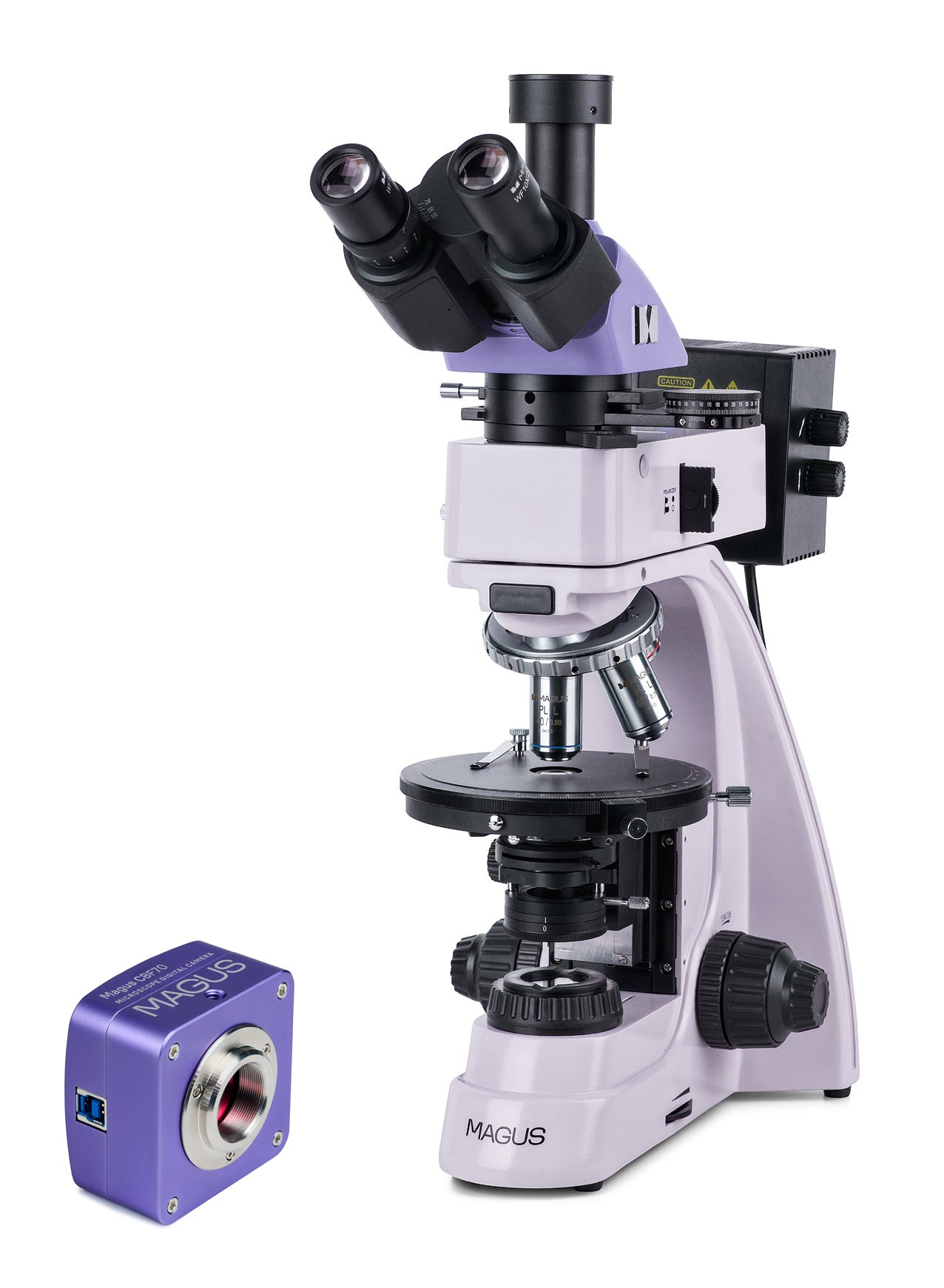

De Magus Pol 850 polariserende microscoop is ontworpen om te werken in overgedragen en gereflecteerd licht. Beschikbare onderzoeksmethoden: Polarisatie en Brightfield. De microscoop wordt gebruikt om anisotrope biologische, geologische en polymeerobjecten te bestuderen, evenals ondoorzichtige gepolijste secties tot 15 mm dik met één gepolijste zijde. De microscoop is perfect voor een breed scala aan taken van professionals op het gebied van geneeskunde, forensisch onderzoek, mineralogie, kristallografie of petrografie.
digitale camera
De professionele wetenschappelijke camera magus CBF70 is ontworpen voor gebruik met een microscoop en 4x, 10x, 20x en 40x doelstellingen. Met het apparaat kunt u foto's maken, video's opnemen, demonstraties organiseren, afbeeldingen weergeven op een extern scherm en hoekige en lineaire metingen van onderzochte objecten uitvoeren (om deze functie correct te laten werken, moet u de software kalibreren). De camera wordt aanbevolen om te werken in de Brightfield -methode.
De Magus CBF70 -camera heeft vijf afbeeldingsresolutie en framesnelheidsmodi, en dus kunt u er gemakkelijk onder zijn die het beste bij uw behoeften past: 5280x3954px (17FP ), 3952x3952px (17fps), 2640x1976px (56fps), 1760x1316px (67fps) en 584x438px (192fps).
Modi met hoge resolutie zijn ideaal voor fotografie, u kunt duidelijk maken, vibre- en zeer gedetailleerde afbeeldingen. Modi met een verhoogde framesnelheid zullen helpen bij het opnemen van soepele en informatieve video's, zonder sprongen en vertragingen, het opnemen van de kleinste bewegingen van het object of kenmerken van waargenomen snel stromende processen.
Om de beste beeldkwaliteit zonder vervormingen te verkrijgen, wordt aanbevolen om een adapter met 1x vergroting te gebruiken.
Het cameraontwerp gebruikt een Sony Exmor 4/3 '' Color Backlit CMOS -sensor. Het maakt de afbeelding helder, zelfs bij laag omgevingslicht. De grotere fysieke grootte van de sensor helpt de weergegeven kleuren dieper en het beeld duidelijker.
Optics
De optica van de microscoop is oneindig gecorrigeerd en zijn vrij van interne stammen. Het beeld gevormd door de lenzen is authentiek, vrij van valse reflecties, hoog contrast en gedetailleerd. De lenzen zijn geïnstalleerd in een draaiend neusstuk met slots gecentreerd naar de optische as. Er zijn vijf slots, met vier doelstellingen opgenomen in de kit Een extra doel kan worden geïnstalleerd om verdere vergroting binnen het vergrotingsbereik van de microscoop te verkrijgen. Doelstellingen zijn ontworpen om te werken met monsters zonder deksels.
Met de trinoculaire kop kunt u een digitale camera in de trinoculaire buis installeren. De bundelsplitsing is 100: 0 of 0: 100, d.w.z. al het licht gaat naar de camera of naar de buizen van het oculair. De linker oculairbuis heeft een diopter -aanpassingsring: deze wordt gedraaid om het verschil in gezichtsvermogen tussen de ogen te compenseren en om het duidelijkst mogelijke beeld van het monster te verkrijgen.
verlichting < < /p>
30W halogeenbollen worden gebruikt voor overgedragen en gereflecteerd licht. Hun helderheid is voldoende om een duidelijk leesbaar beeld op elk doel te verkrijgen, en het "warme" emissiespectrum is comfortabel tijdens langdurig gebruik. Köhler -verlichting setup zal een verhoogde oplossing bieden en het zal artefacten verwijderen in het gezichtsveld en donker worden aan de randen. Lichtfilters worden gebruikt om de kleurreproductie nauwkeurig aan te passen bij het werken in gereflecteerd licht.
Polarisatie is beschikbaar voor zowel verzonden als gereflecteerd licht. Om te beginnen met observaties in gepolariseerd licht, wordt een analysator geïntroduceerd in het optische pad. Vervolgens wordt de relatieve positie van de analysator en polarisator gewijzigd door ze te roteren, wat ook de polarisatiehoek verandert. Het contrast van objecten wordt verhoogd met behulp van compensatoren, die zijn geïnstalleerd in een speciale sleuf in de tussenliggende bijlage. Dezelfde bevestiging bevat ook een Bertrand -lens die wordt gebruikt voor conoscopische onderzoeken.
Stage en focusmechanisme
De microscoop heeft een roteerbaar stadium: het draaien ervan verandert De manier waarop het monster licht in gepolariseerd licht breekt. Het podium heeft een schaal waarop u de rotatiehoek kunt bepalen met een nauwkeurigheid van maximaal 0,1 °. Om het helderste en duidelijkste beeld te verkrijgen, kan het podium worden gecentreerd ten opzichte van de optische as van de microscoop.
De grove en fijne focusknoppen bevinden zich onderaan de standaard, en dus kan de gebruiker nemen Een ontspannen pose met hun handen op de tafel. De grove spanning kan worden aangepast en er is ook een grove focusvergrendeling. De fijne focus voorziet in de soepele beweging van het monster.
accessoires
Gebruik accessoires uit de Magus -lijn om het meeste uit uw microscoop te halen: oculairs, doelstellingen, kalibratiedia's, digitale camera's, enz. Natuurlijk licht
Trinoculaire kop met een buis voor een digitale camera 100: 0 of 0: 100 balk splitsing Stamvrij plan achromatische doelstellingen voor heldere afbeeldingen vrij van artefacten en valse interne reflecties Halogeenverlichting van het werkgebied, een kleurspectrum dat comfortabel is voor de ogen 30W lampvermogen Roterend stadium, polarisator en analyser met rotatiehoekmarkeringen, Bertrand -lens en compensatoren De revolver slots en fase zijn gecentreerd ten opzichte van de optische as van de microscoop Compatibel met extra accessoires sleutelkenmerken van De camera:
- Vijf grafische en FPS -instellingen: onder hen kunt u gemakkelijk de meest geschikte modus voor u vinden
- Snelle gegevensoverdracht dankzij de USB3 .0 Interface
- Grote Sony Exmor -kleursensor voor heldere, heldere afbeeldingen, zelfs bij lage lichtomstandigheden
- "Quick Start": installeer de meegeleverde software en vervolgens is de camera klaar om te gebruiken < /li>
- Vereenvoudig uw observaties of demonstreer een publiek door uw camerafbeelding op een extern scherm weer te geven
De kit omvat:
< UL>
Magus CBF70 Digital Camera (digitale camera, USB -kabel, installatie -cd met stuurprogramma's en software, gebruikershandleiding en garantiekaart) Base met een stroominvoer, verzonden lichtbron en condensor, focusmechanisme, focusmechanisme, , podium en draaiende neuswerk Reflecteerde licht verlichting met een lamphouse Trinoculaire kop Gemiddeld buis met Bertrand -lens, een analyser en compensator slot Compensators: λ compensator, λ/4 compensator, kwartswedge Infinity Plan Achromatic Doelstelling: PL 5x/0.12 WD 26.1mm Infinity Plan Achromatic Doelstelling: PL 10x/0,25 WD 5,0 mm Infinity Plan Achromatic Doelstelling: PL 40x/0.6 (veerbelast) WD 3,98 mm Infinity Plan Achromatic Doelstelling: PL 60X/0.7 (voorjaarsbelast) WD 2.03 mm oculair 10x/20 mm (2 pc's.) 10x/20 mm oculair met een schaal. Schaalwaarde: 0,1 mm C-montageadapter 1x Hex-sleutel moersleutel Broed koord Dust dekking < Li> Gebruikershandleiding en garantiekaart
Beschikbaar op aanvraag:
- 16x/11mm oculair (2 pcs.) / li>
- 20x/11mm oculair (2 pc's.)
- Infinity Plan Achromatic Doelstelling: PL 2.5X/0.07 WD 11mm
- Infinity Plan Achromatic Doelstelling: PL 50x/0.7 ( veerbelast) WD 3,69 mm
- Infinity Plan Achromatic Doelstelling: PL 80x/0.8 (veerbelast) WD 1,25 mm
- Infinity Plan Achromatic Doelstelling: PL 100x/0,85 (Spring- geladen) WD 0,4 mm
- Mechanische stadiumbijlage
- Kalibratiedia
| merk | < td> magus
| garantie, jaren | 5 |
| ean | 5905555018546 |
| pakketgrootte (lxwxh), cm | 44.7x42.2x67.5 |
| Gewicht, kg | 12.1 |
| kop | trinocular |
| kop inclinatie hoek | 30 ° |
| oculair buisdiameter, mm | 23.2 |
| Doelstellingen | Infinity Plan Achromatic, stamvrij: PL 5x/0,12 PL 10x/0,25 PL 40x/0,6 PL 60x/0.7 (*Optioneel: PL 2,5x/0,07 PL 50x/0,7 PL 80X/0.8 PL 100x/0.85) Parfocale hoogte 45 mm, ontworpen voor het bestuderen van specimens zonder deksels |
| Revolving noSepiece | Voor 5 doelstellingen, centreren | / TR>
| Werkafstand, mm | 26.1 (5x) 5.0 (10x) 3,98 (40x) 2.03 (60x) 11 (2,5x) 3,69 (50x) 1,25 (80x) 0,4 ( 100x) |
| Stage, mm | Ø150 |
| oculair aanpassing diopter, diopters | ± 5 (op de linkerbuis) |
| condensor | abbe condensor na 1.25 met een verstelbaar diafragma diafragma en een zwenklens |
| diafragm | instelbaar diafragma diafragma, verstelbaar irisveld diafragm |
| focus | coaxiale, coaxiaal, coaxiaal, grove focus (21 mm, 39,8 mm/cirkel, met een slotknop en spanning -aanpassingsknop) en fijne focus (0,002 mm) |
| helderheidsaanpassing | ja |
| Lichtbrontype | gereflecteerd en verzonden licht: 12v/30W |
| bedrijfstemperatuurbereik, ° C | 5 - 35 |
| Montage- en installatieproblemen level | gecompliceerd |
| verlichtingslocatie | dual |
| sensor | Sony exmor cmos |
< td> color/monochrome | kleur |
| maximale resolutie, pix | 5280x3954 |
| sensorgrootte | 4/3 '(17.4x13.0mm) |
| pixelgrootte, μm | 3.3x3. 3 |
| Lichtgevoeligheid | 399mv bij 1/30S |
| signaal/ruisverhouding | 0,1 mV bij 1/30s |
| belichtingstijd | 0.1ms–15s |
| Video -opname | ja |
| video -opname | ja |
| afbeelding Format | *. JPG, *.bmp, *.png, *.tif |
| Spectral Range, NM | 380– 650 (ingebouwde IR-filter) |
| Sluittype | ers (elektronische rolluik) |
| Systeemvereisten | Windows 8/10/11 (32bit en 64bit), Mac OS X, Linux, tot 2,8 GHz Intel Core 2 of hoger, minimaal 2 GB RAM, USB3.0-poort, CD-ROM , 17 'of groter display |
| Mount Type | c-mount |
| camera voeding < /td> |
DC, 5V, van computer USB -poort A 12V, 3A -adapter voor Peltier -element |
| Camera bedrijfstemperatuurbereik, ° с | -10 -50 |
| Bedrijfsvochtbereik, % | 30 -80 |
| Type |
biologisch, licht/optisch, digitaal |
| Nozzle | siedentopf |
| vergroting , x | 50–600 Basisconfiguratie (*Optioneel: 25–1000/1000/2000) |
| oculairs | 10х/ 20 10x/20 met een schaal (*Optioneel: 16x/11 20х/11) |
| Stage Functies | 360 ° roteerbaar, centreren, 1 ° afstuderen van de rotatiehoek een Vernier -schaal voor het meten van hoeken met een nauwkeurigheid van 0,1 ° |
| verlichting | halogeen |
| Voeding | 220 ± 22V, 50Hz, AC Network |
| Lichtfilters | gereflecteerd licht: Matt, geel, groen, blauw |
| Gebruikersniveau | ervaren gebruikers, professionals |
| polarizer | < TD> uitgezonden licht: met 0 °, 90 °, 180 °, 270 ° Marks op de schaal 360 ° Roteerbaar gereflecteerd licht: verwijderbaar
| Intermediate buis | Ingebouwde analysator met rotatie 0–360 ° een Vernier-schaal voor het meten van hoeken met een nauwkeurigheid van 0,1 ° Bertrand Lens Slot voor het installeren van compensatoren |
| compensator | λ Compensator λ/4 Compensator Quartz Wedge |
| Toepassing | laboratorium/medisch |
| onderzoeksmethode | helder veld, polarisatie |
| pouch/case/tas in set | stofomslag |
< TR> Plaats van installatie | Trinoculaire buis, oculair buis in plaats van een oculair |
| Video -indeling | Uitvoer: * .wmv, *.avi, *.h264 (Windows 8 en later), *H265 (Windows 10 en later) |
| software | magus view < /td> |
| uitgang | usb 3.0, 5GB/s |
| body | solid Aluminium |
| Software Functies | Afbeeldingsgrootte, helderheid, belichtingstijd |
| framesnelheid, FPS AT Resolutie | 17@5280x3954, 192@584x438, 67@1760x1316, 56@2640x1976, 17@3952x3952 |
| white balans |
| Blootstellingsregeling | handleiding, automatisch |
